Dans les réseaux de chauffage et de refroidissement industriels à grande échelle, les fluctuations de pression non gérées et les gaz dissous dégradent silencieusement l'efficacité thermique, déclenchent des pannes prématurées des équipements et gonflent l'empreinte carbone. S'appuyer sur un remplissage manuel obsolète ou sur des vases d'expansion passifs crée une dangereuse illusion de stabilité du système. L'oxygène dissous (O2) incontrôlé provoque une corrosion aérobie rapide. L'accumulation d'azote (N2) crée un grave déséquilibre hydraulique et des barrières thermiques microscopiques. De plus, le remplissage aveugle directement à partir des conduites municipales introduit de l'eau dure, perturbe le pH du système et menace les réseaux municipaux d'une dangereuse contamination par reflux. La mise à niveau vers une solution active et intégrée remplace une intervention manuelle erratique par un contrôle de précision absolue. Ce guide décrit les principes d'ingénierie, les conformités aux normes telles que VDI 2035 et les cadres d'évaluation nécessaires pour spécifier et acquérir le bon Dispositif de recharge en eau à pression constante et dégazage automatique pour boucles industrielles complexes. Choisir le bon Le dégazeur de pressurisation intelligent garantit une résilience opérationnelle à long terme.
Actif vs Passif : Moderne L'unité de dégazage d'appoint automatique s remplace les grands réservoirs de toit inefficaces, réduisant ainsi l'empreinte spatiale et les investissements initiaux de 40 à 60 % tout en assurant une surveillance continue et active de la pression et une protection contre les fuites compatible IoT.
Réalité physique du dégazage : grâce à la loi de Henry, le dégazage sous vide abaisse le point d'ébullition de l'eau, forçant les gaz dissous à se séparer par action centrifuge mécanique, ce qui ne nécessite aucun additif chimique, atteint une efficacité de dégazage supérieure à 99 % et réduit considérablement le temps de mise en service initial du système.
La sélection de la typologie est essentielle : l'approvisionnement repose en grande partie sur l'architecture système adaptée : sélection des types atmosphériques pour les boucles ouvertes, des types sous pression pour l'eau réfrigérée/chauffée en boucle fermée et différenciation des méthodes de vide ambiant du dégazage thermique dans les applications de chaudières à haute température.
Retour sur investissement vérifiable : des gains d'efficacité documentés (par exemple, jusqu'à 10,6 % dans les systèmes de chauffage par le sol selon les données du TÜV) sont obtenus en éliminant l'effet d'isolation du gaz N2, en réduisant directement les coûts d'exploitation à long terme et en s'alignant sur les objectifs de décarbonation de l'entreprise.
Les gestionnaires d'installations détectent rarement les pannes de pression via des alarmes primaires. Ils les découvrent généralement par des symptômes mécaniques secondaires. Les besoins fréquents d’appoints d’eau manuels indiquent fortement des micro-fuites cachées à travers le réseau. Des bruits de sifflement distincts au niveau des vannes à point haut indiquent un emprisonnement d'air important. Des décharges inexpliquées de la soupape de trop-plein suggèrent une surpression systémique. Ces symptômes partagent une cause profonde commune : une gestion inadéquate de la pression de base.
Opter en supposant que toutes les eaux sont égales crée des dommages catastrophiques à long terme. Le remplissage aveugle directement à partir d'un approvisionnement municipal introduit des concentrations massives d'oxygène brut, de bicarbonate de calcium et de sulfate de magnésium. Cette injection non surveillée augmente la conductivité du système. L’introduction de ces minéraux provoque une instabilité agressive du pH. Lorsque l’eau brute municipale atteint un échangeur de chaleur à 90°C, le bicarbonate de calcium précipite instantanément en tartre solide de carbonate de calcium. Une simple couche de 1 mm de cette calamine réduit l’efficacité du transfert de chaleur localisé de près de 9 %. De plus, le contournement des normes de sécurité entraîne de lourdes sanctions réglementaires. Les raccordements municipaux directs exigent une prévention certifiée du refoulement pour empêcher l'eau stagnante et traitée chimiquement du système de s'inverser dans les approvisionnements publics en eau potable lors des chutes de pression de la conduite principale.
Les normes d'ingénierie modernes imposent une gestion active et continue. UN Le dérapage numérique à pression constante automatise le contrôle professionnel de la qualité de l’eau en exécutant un protocole opérationnel strict en quatre étapes :
Surveillance continue de la qualité de l'eau : le système utilise des instruments biphasés intégrés pour suivre les niveaux de pH et de conductivité électrique de base en temps réel. Cela empêche l’eau non conforme de pénétrer dans la boucle principale.
Intervention IoT à grande échelle : les contrôleurs connectés au cloud offrent une protection automatisée contre les fuites. Si les capteurs de débit détectent une demande anormale et continue d'eau d'appoint, indiquant une rupture catastrophique d'un tuyau, le module arrête immédiatement la pompe d'alimentation et transmet des alertes d'urgence à distance.
Respect de la réglementation : les opérations sont obligées de rester strictement dans les paramètres de conformité fixés par les directives allemandes VDI 2035. Ces règles limitent la conductivité électrique à de faibles niveaux de sel (généralement < 100 µS/cm) et imposent des niveaux de pH compris entre 8,2 et 10,0 pour les systèmes en acier.
Enregistrement numérique : le contrôleur logique programmable (PLC) génère automatiquement des journaux irréfutables sur le volume d'appoint et la qualité de l'eau. Ces enregistrements immuables servent de preuve principale d'un entretien approprié lors des réclamations au titre de la garantie du refroidisseur ou de la chaudière.
Les gaz dissous infligent une dégradation silencieuse et continue aux infrastructures thermiques. Le micro-oxygène initie une corrosion aérobie agressive sur les composants en acier au carbone non protégés. Cette réaction chimique transforme les canalisations en fer solide en boues d'hématite circulantes. Il dépose également une couche de rouille hautement isolante sur les plaques sensibles de l’échangeur de chaleur, réduisant ainsi considérablement l’efficacité globale du transfert.
L’azote présente une menace physique totalement différente. Bien que chimiquement inerte, l’azote s’accumule sous forme de bulles microscopiques tenaces. Lorsque ces bulles s’agrègent en points hauts ou en zones de faible vitesse, elles forment des blocs de gaz robustes. Cela induit un grave déséquilibre hydraulique, obligeant les pompes de circulation à travailler trop fort sans parvenir à fournir les températures cibles.
| Substance | Conductivité thermique (W/m·K) | Impact opérationnel sur les systèmes thermiques |
Eau du système |
0.600 |
Fluide caloporteur de base pour des opérations hautement efficaces. |
Azote gazeux (N2) |
0.024 |
Agit comme un isolant thermique sévère. 25 fois moins conducteur que l'eau. |
Oxygène gazeux (O2) |
0.026 |
Induit une corrosion aérobie rapide. Convertit l'acier en boue isolante. |
Échelle de calcium |
0.800 - 2.000 |
Entrave physiquement l’échange thermique entre de fines plaques métalliques. |
Les vases d'expansion standard représentent une limitation passive. Ces unités de base à double chambre sont dotées d'un diaphragme flexible séparant le liquide du système d'un coussin de gaz préchargé. Ils s'appuient uniquement sur la compressibilité statique de ce gaz pour absorber les changements de volume thermique. Une fois les limites de pression statique dépassées, ils n'offrent aucune compensation active. Cela les rend appropriés uniquement pour des réseaux extrêmement petits et thermiquement stables.

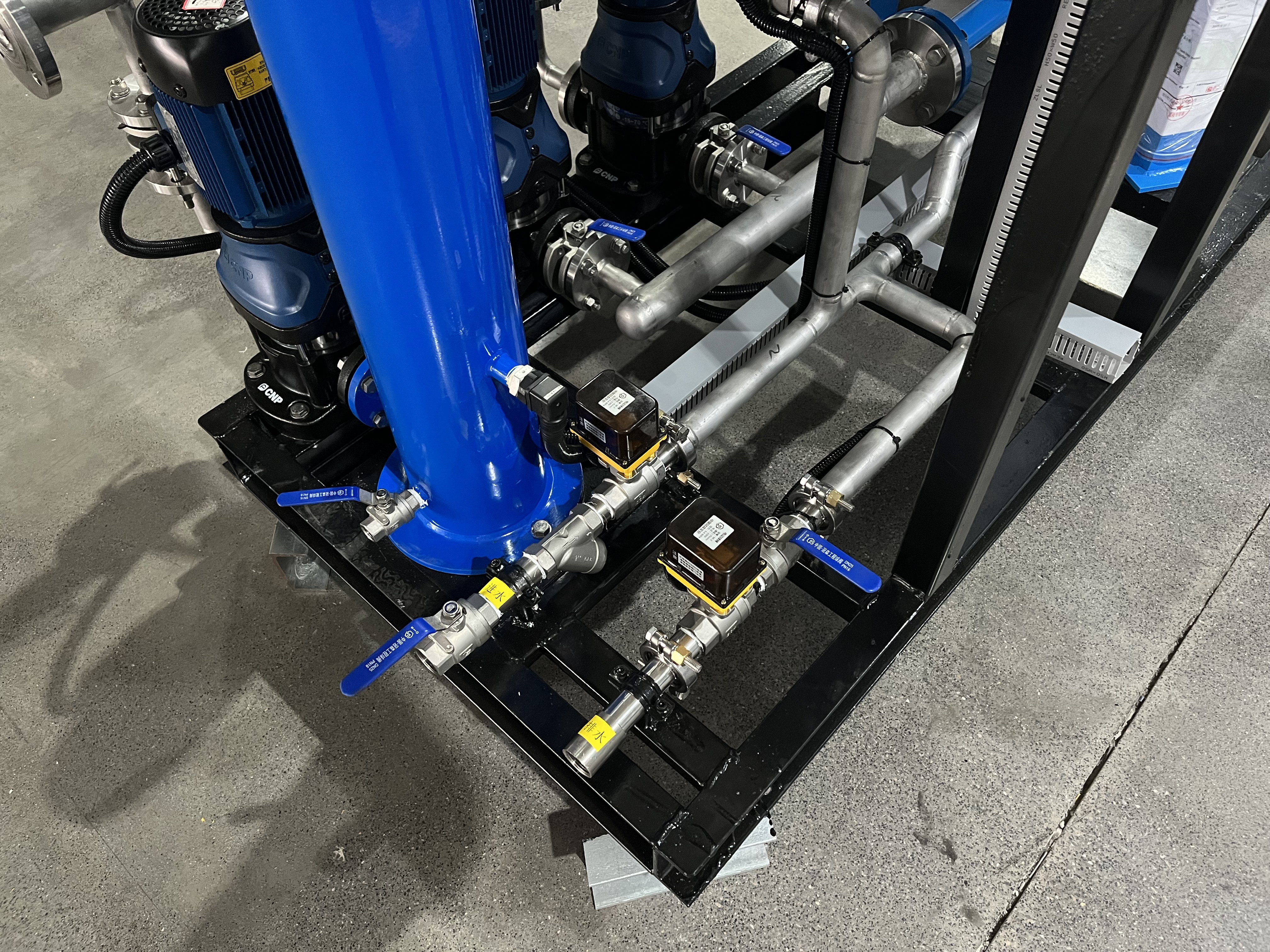

Un L'unité de dégazage à expansion intégrée dicte activement les conditions du système. Il surveille en permanence les chutes de pression dans les pipelines via des transducteurs de très haute précision. Au lieu de simplement réagir aux changements de volume, il intervient de manière agressive. Il dégaze l'eau d'appoint dans une enceinte à vide spécialisée avant de l'injecter avec précision. Cela garantit que le réseau conserve des paramètres physiques et hydrauliques exacts, quelles que soient les charges thermiques fluctuantes des installations.
Les systèmes actifs gèrent le volume du réseau via une boucle mécanique prévisible et hautement contrôlée. Cette boucle avancée maintient la stabilité du système sans aucune intervention humaine.
Remplissage et pressurisation initiaux : La pompe centrifuge primaire à plusieurs étages injecte de l'eau d'appoint municipale dans le système. Le volume excédentaire est poussé dans un réservoir robuste en acier au carbone doublé d'un diaphragme industriel en caoutchouc butyle jusqu'à ce que la limite stricte de pression de conception soit atteinte.
Retour d'information et stabilisation : les capteurs PLC haute résolution détectent les limites de pression exactes. À mesure que la chambre à eau interne se dilate, elle comprime la chambre à gaz environnante. Ce retour mécanique signale au contrôleur d'arrêter la pompe du variateur de fréquence (VFD) au point de consigne exact de la micro-barre.
Soulagement : si une dilatation thermique soudaine provoque une surpression au-delà des limites de fonctionnement sûres, des soupapes de sécurité proportionnelles étalonnées purgent en douceur l'excès de liquide dans le réservoir de réserve non pressurisé.
Réinitialisation et compensation : lorsque la pression du système chute en raison d'une contraction de refroidissement normale ou de fuites microscopiques, le gaz sous pression force l'eau stockée à l'intérieur du lourd diaphragme à revenir automatiquement dans le réseau de canalisations primaire.
La capacité fondamentale de ce matériel repose sur la physique prévisible de la solubilité des gaz. Selon la loi de Henry, la quantité de gaz dissous dans un liquide est directement proportionnelle à sa pression partielle au-dessus du liquide. En créant une chute de pression importante et localisée dans un tube à vide scellé, l'appareil abaisse efficacement le point d'ébullition de l'eau entrante. Ce vide soudain permet à l’eau de se vaporiser légèrement à des températures ambiantes normales. Ce déphasage force l’oxygène et l’azote dissous à rompre leurs liaisons moléculaires et à se séparer physiquement du fluide.
Suite à cette séparation, l'expulsion centrifuge dicte la phase suivante. La turbine de la pompe spécialisée génère une immense force centrifuge à l'intérieur de la chambre de dégazage. Le liquide le plus lourd est projeté violemment contre les parois extérieures. Le gaz plus léger et séparé s’agrège dans le vortex central. Ce gaz concentré est ensuite expulsé avec force verticalement à travers un évent de grande capacité monté sur le dessus.
Ce mécanisme de séparation physique exact repose entièrement sur aucun additif chimique. Il s’agit d’un processus standard utilisé dans des environnements hypercritiques exigeant une pureté absolue des fluides. Les ingénieurs font confiance à ce principe mécanique précis dans les machines d’hémodialyse médicale et les applications commerciales de démoussage de qualité alimentaire.
Étant donné que l'unité utilise un processus de séparation mécanique et physique à 100 %, elle ne présente absolument aucun risque pour les installations existantes. de traitement de l'eau . Protocoles Les forces du vide brut ne neutraliseront, n'oxyderont ou ne décomposeront jamais les inhibiteurs anticorrosion synthétiques, les biocides organiques ou les additifs chimiques antitartres spécifiques actuellement circulant dans la boucle.
De plus, les unités commerciales modernes équipées des protocoles de communication Modbus RTU ou BACnet s'interfacent directement avec les systèmes automatisés de dosage de produits chimiques. Cela crée un réseau en boucle fermée hautement unifié. Le système effectue intelligemment une routine de surveillance-dose-dégazage synchronisée. Cela maximise la durée de vie opérationnelle des agents chimiques coûteux en éliminant complètement l’oxygène brut oxydant qui les dégrade normalement.
Le choix de la bonne unité dépend entièrement de la disposition architecturale du système thermique. Les erreurs d’approvisionnement entraînent ici une panne hydraulique immédiate et une annulation de la garantie.
| Typologie du système | Demande principale | Objectif d'ingénierie | Caractéristiques opérationnelles |
Type atmosphérique |
Châteaux d'eau de refroidissement ouverts, boucles de réservoir non scellées. |
Maintenir un volume d’approvisionnement stable et une stabilisation hydraulique de base. |
Fonctionne sans maintenir une pression de base élevée. Se concentre fortement sur la gestion des volumes en vrac plutôt que sur l’extraction microscopique de gaz. |
Type sous pression (fermé) |
Scellé Réseaux de Chauffage , eau glacée, mélanges glycolés. |
Rétention de pression précise et élimination des micro-gaz > 99 %. |
Obligatoire pour les environnements fermés. Exécute des cycles de vide rigoureux pour éliminer l’O2/N2 et empêcher une chute de pression précise lors de grandes chutes verticales du bâtiment. |
Les gestionnaires d’installations industrielles doivent clairement faire la différence entre les méthodes sous vide ambiant et le traitement thermique à haute température.
Une ambiance Le système d’appoint de dégazage compact reste la référence en matière de réseaux CVC commerciaux. Il utilise une pression négative profonde pour manipuler le point d'ébullition à des températures normales de bâtiment, fonctionnant généralement entre 10°C et 40°C. À l’inverse, les réseaux massifs de chaudières à vapeur industrielles utilisent le dégazage thermique à haute température. Cette méthode extrême utilise l'injection de vapeur vive à contre-courant pour faire bouillir physiquement les gaz de l'eau d'alimentation à des températures supérieures à 105°C.
Dans les systèmes à vapeur thermique, le réservoir d’eau d’alimentation robuste joue un double rôle nécessaire. Il agit comme un énorme tampon de charge de pointe et sert de cuve de réaction de désaération secondaire où l'ébullition continue purge les gaz résiduels. Les réseaux de CVC commerciaux et de refroidissement de processus standard ne génèrent tout simplement pas les températures extrêmes requises pour la désaération thermique. Cela fait de la technologie du vide le seul choix viable et économe en énergie pour l’élimination des microbulles.
Les équipes d'approvisionnement ne peuvent pas deviner le volume du système sur la base de la superficie généralisée du bâtiment ou du tonnage estimé du refroidisseur. La spécification d'une unité sous-dimensionnée garantit une décharge et une inondation continues de la soupape de sécurité. Un surdimensionnement gaspille un budget d’investissement et un espace au sol précieux dans la salle mécanique.
Les ingénieurs doivent utiliser une formule mathématique stricte. La taille minimale acceptable de l'unité d'expansion est calculée à l'aide de l'équation suivante : Ve = Vs × e + Vv.
Vs (Volume total d'eau du système) : Le nombre total absolu de litres de fluide dans tous les tuyaux, refroidisseurs, chaudières et unités terminales.
e (Coefficient de dilatation) : Dérivé directement du delta de température maximal (ΔT) entre la pression statique de remplissage à froid et la température maximale de fonctionnement du fluide.
Vv (Réserve d'eau) : Un tampon de fluide standardisé obligatoire ajouté au calcul pour gérer les micro-fuites attendues sur une période de fonctionnement continu de 12 mois.
Par exemple, un réseau de chaleur de 10 000 L fonctionnant à 80°C avec une température de remplissage de 10°C utilise un coefficient de dilatation d'environ 0,028. Le volume d'expansion du noyau est de 280 L. L’ajout d’une réserve standard de 50 L impose une taille d’achat minimale d’une unité intégrée de 330 L.
Lors de l'examen des soumissions des fournisseurs, des paramètres spécifiques de qualité industrielle séparent le matériel hautement fiable des compromis bon marché de qualité commerciale.
Gestion de la pression et précision : les modèles robustes doivent facilement s'adapter à des plages de pression du système de 0,1 à 2,5 Mpa. La précision du contrôle doit être strictement maintenue à ± 0,01 MPa. Cela offre une précision opérationnelle dix fois supérieure à celle des réservoirs sous pression autonomes traditionnels.
Métallurgie et matériaux : La chambre à vide de dégazage principale doit être construite en acier inoxydable 304 avec une tolérance de conception minimale de 1,6 MPa. Pour les environnements hautement corrosifs, les boucles de glycol non inhibées ou les applications de qualité alimentaire, les spécifications doivent passer à l'acier inoxydable 316L. Le diaphragme interne doit utiliser du caoutchouc butyle durable de qualité industrielle. Le butyle empêche bien mieux la perméation des gaz que le caoutchouc EPDM standard.
Systèmes de contrôle : L'armoire de commande électrique principale nécessite un indice de protection minimum IP54 contre la poussière industrielle et la pénétration d'eau à basse pression. Il doit comporter une interface à écran tactile PLC/IHM haute visibilité et intégrer un support d'entraînement à fréquence variable (VFD) pour éviter l'épuisement du moteur de la pompe lors de demandes de cycle rapides.
La modernisation de la gestion de la pression a un impact direct sur les coûts initiaux de construction des installations. L'élimination des châteaux d'eau massifs sur les toits, des renforts structurels lourds et des séparateurs d'air décentralisés permet d'économiser de précieux biens immobiliers commerciaux. Cette approche consolidée réduit régulièrement les exigences structurelles en matière de charges mortes et réduit les investissements mécaniques initiaux de 40 à 60 % par rapport aux systèmes passifs distribués traditionnels.
De plus, comme le vide interne atteint une efficacité de dégazage supérieure à 99 %, il réduit considérablement les heures de travail facturables des entrepreneurs pendant la phase initiale de remplissage du système. Les techniciens n'ont plus besoin de passer des semaines à purger manuellement l'air emprisonné dans des centaines de vannes d'échappement de pipelines situées à des points élevés sur plusieurs étages du bâtiment.
Le retour financier d’une unité de dégazage actif reste continu et mesurable. En supprimant les barrières microscopiques d'azote gazeux des surfaces de transfert de chaleur, les installations obtiennent des réductions d'énergie hautement vérifiables. Les données de validation établies par des organismes de test indépendants tels que le TÜV démontrent des améliorations de performances distinctes sur les différentes unités terminales.
Les références techniques réelles indiquent une augmentation de l'efficacité jusqu'à 10,6 % pour les grands réseaux de chauffage par le sol, un gain d'environ 6,5 % pour les configurations de radiateurs standard et une augmentation de l'efficacité globale de 7,4 % pour les machines de refroidissement primaires. Ces économies d’énergie directes réduisent immédiatement les frais mensuels des services publics. Ils sont également directement liés aux mandats de neutralité carbone des entreprises, fournissant des mesures de décarbonation facilement vérifiables pour les rapports ESG.
La prévention absolue de la corrosion aérobie et de la cavitation des pompes modifie fondamentalement le plan d'amortissement financier de l'installation. Les microbulles pénétrant dans la volute d'une pompe centrifuge s'effondrent violemment, envoyant des micro-ondes de choc qui piquent gravement les roues en bronze ou en acier. En stoppant cette cavitation et la formation de boues qui obstruent les vannes de régulation motorisées, l'unité de dégazage se traduit directement par des coûts de remplacement d'immobilisations reportés pour l'ensemble de l'usine.
Les équipes d'installation encombrent fréquemment leur propre équipement en raison de mauvaises pratiques de tuyauterie. Faire un parallèle direct avec l'évacuation des réfrigérants CVC : l'utilisation de tuyaux étroits, le fait de ne pas retirer les vannes à noyau temporaires ou l'utilisation de vannes à boisseau sphérique d'isolation restrictives étranglent considérablement le débit de vide. Cela limite la capacité de la pompe à créer un vide profond dans la chambre. Il laisse des gaz dissous dangereux piégés profondément dans le système d’eau malgré le fonctionnement de l’équipement mécanique à pleine puissance électrique.
Les équipes de maintenance ne doivent jamais se fier à des sensations physiques ou à des jauges analogiques temporairement stables pour déterminer si un système est entièrement dégazé. Les microbulles se libèrent à un rythme incroyablement lent des angles morts des pipelines, des dépôts de tartre poreux et des pièges à boues à faible débit. Le contrôleur numérique de la pompe doit pouvoir exécuter son cycle complet mathématiquement programmé. L'interruption prématurée du cycle empêche le point d'ébullition localisé de chuter complètement, laissant le système très vulnérable à une oxydation continue.
Les orifices de vide à haute vitesse intégrés au processus de séparation sont très susceptibles de se boucher par des débris, en particulier au cours de la première année de fonctionnement, lorsque du tartre libre circule dans le nouveau réseau. Une inspection visuelle régulière du filtre en Y primaire et du fond du réservoir de dégazage interne est une exigence de maintenance non négociable. Un orifice restreint compromet immédiatement la force de séparation centrifuge, rendant la machine coûteuse à peine plus qu'une pompe de transfert standard surdimensionnée.
La mise à niveau vers un système automatisé sophistiqué de gestion de la pression est une exigence obligatoire pour la résilience des installations modernes. Il arrête la dégradation mécanique, prévient la contamination croisée toxique et élimine le gaspillage continu d'énergie thermique causé par les gaz entraînés.
Pour avancer efficacement, les gestionnaires d’installations et les ingénieurs en mécanique doivent exécuter les étapes suivantes :
Vérifiez le volume d’eau total actuel de votre système et enregistrez avec précision la pression statique de base au point d’élévation le plus bas de l’installation.
Identifiez tous les points de raccordement d’eau municipale existants pour vérifier de manière agressive la conformité absolue en matière de prévention des refoulements.
Consultez directement les fabricants industriels pour exécuter des modèles de calcul d’expansion précis et pilotés par logiciel avant de demander des devis d’approvisionnement formels.
Vérifiez que votre fournisseur de traitement chimique existant prend entièrement en charge les processus intégrés de dégazage mécanique sous vide.
R : Non. Bien qu'il élimine mécaniquement plus de 99 % de l'oxygène dissous pour empêcher la corrosion aérobie et de l'azote pour arrêter les sas, des traitements chimiques sont toujours nécessaires pour l'équilibrage systémique du pH, le contrôle biologique des algues et les tâches antitartre spécifiques. Les deux technologies fonctionnent en synergie pour garantir une longévité maximale des composants.
R : Dans les applications hautement spécialisées, un Le dégazeur de pressurisation intelligent maintient une pression de préparation immédiate et hyper précise dans les réseaux d'incendie dédiés. Cette régulation stricte de la pression empêche entièrement la rouille interne des tuyaux et l'accumulation de tartre dur qui pourraient provoquer le blocage des têtes de gicleurs ou des vannes d'isolement critiques en cas d'urgence réelle en cas d'incendie.
R : Oui. En garantissant que l'eau d'appoint fournie aux modules d'humidification industriels est entièrement exempte de gaz dissous, elle empêche efficacement la cavitation destructrice à l'intérieur des pompes de brumisation à haute pression. Il réduit considérablement les blocages induits par le tartre au niveau des têtes de buses fines, garantissant ainsi une distribution d'humidité constante et précise.
R : La surveillance environnementale suit passivement les paramètres des installations et déclenche des alarmes après une panne. A l'inverse, un Le dérapage numérique à pression constante intervient activement. Il surveille les micro-chutes de pression, suit la conductivité de l'eau et injecte de manière autonome de l'eau propre et dégazée pour corriger physiquement les anomalies hydrauliques tout en protégeant pleinement contre la contamination par refoulement municipal.
R : Vous devez inspecter le diaphragme primaire lors de l’entretien annuel standard du système CVC. Les systèmes automatisés modernes équipés d'automates IP54 signalent numériquement les fréquences inhabituelles de cycles de pompe. Ces données servent d’alerte précoce immédiate en cas d’usure du diaphragme ou de micro-fuites systémiques bien avant qu’une défaillance physique absolue ne se produise.
