Les coûts de gestion de l’eau industrielle augmentent rapidement dans tous les secteurs. La production mondiale d’eaux usées atteint actuellement 380 milliards de mètres cubes par an. Les experts prévoient que ce volume augmentera de 51 % d’ici 2050. Étant donné que 80 % de cette eau reste non traitée, les pressions réglementaires et opérationnelles obligent les installations à moderniser leurs infrastructures. La filtration sans issue traditionnelle, y compris les filtres à manches et à cartouches, crée de graves goulots d'étranglement opérationnels dans les environnements à haute teneur en TSS (Total des matières en suspension). Ces systèmes existants souffrent d'aveuglements fréquents, de temps d'arrêt inacceptables, de coûts de main d'œuvre élevés et d'un gaspillage excessif de consommables. La transition vers des systèmes de filtration automatisés représente une nécessité stratégique pour les usines modernes. Soutenus par un marché qui devrait passer de 6,2 milliards de dollars en 2024 à 9,2 milliards de dollars d'ici 2030 avec un TCAC de 6,8 %, ces systèmes constituent la principale ligne de défense. Ils protègent les équipements en aval, tels que les membranes RO et les échangeurs de chaleur, tout en générant un retour sur investissement mesurable.
Continuité opérationnelle : la filtration automatisée élimine les temps d'arrêt du nettoyage manuel, maintenant un débit continu même sous des charges solides extrêmes (> 10 000 mg/L TSS).
Retour sur investissement prouvé : les installations rapportent régulièrement des économies annuelles à six chiffres grâce à la réduction des suppléments TSS, à une utilisation moindre de produits chimiques (par exemple, dans le prétraitement DAF) et à une diminution de la consommation d'énergie des pompes.
Sélection spécifique à l'application : le choix entre les mécanismes de brosse, de disque, de balayage par aspiration et de buse dépend strictement de la viscosité du fluide, du type de particules (rigides ou déformables) et de la pression disponible du système.
ESG et conformité : les systèmes modernes s'intègrent à l'IIoT (Internet industriel des objets) pour déclencher le nettoyage uniquement lorsque cela est nécessaire, minimisant ainsi le gaspillage des eaux de lavage à contre-courant et soutenant les objectifs de durabilité et de réduction des émissions de carbone de l'entreprise.

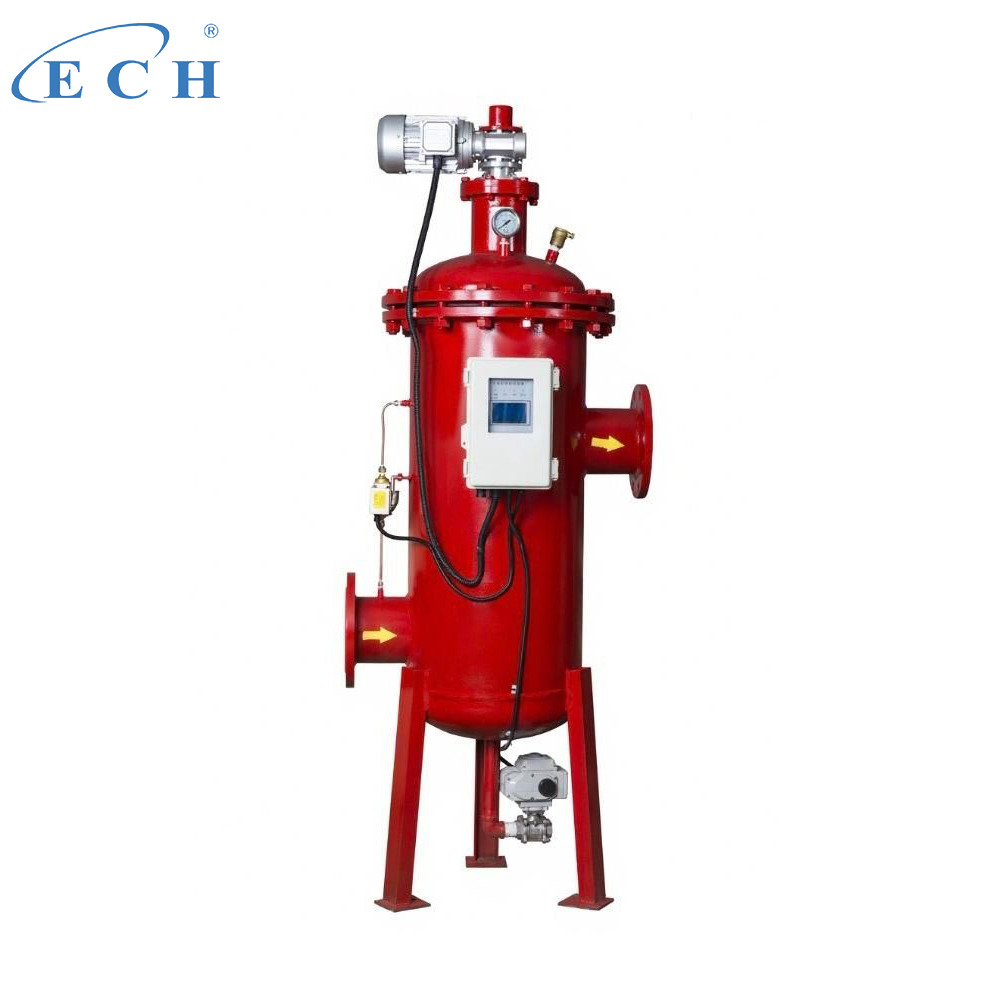

Le positionnement correct de l’équipement de filtration dans la chaîne de traitement détermine l’efficacité globale de l’usine. Un Le filtre autonettoyant en ligne sert généralement d'étape de filtration principale. Il intercepte les débris lourds et les matières en suspension avant que le fluide n'atteigne les phases biologiques secondaires ou les systèmes membranaires tertiaires. En éliminant rapidement la majeure partie de la charge particulaire, les installations évitent l’encrassement prématuré des équipements sensibles en aval.
Les systèmes de filtration automatisés exécutent une séquence mécanique précise sans interrompre la sortie principale du système. L'architecture à flux continu garantit que les processus en aval ne subissent jamais de manque de liquide pendant le cycle de purge.
Entrée de liquide et filtration : le liquide non filtré pénètre dans le boîtier principal par la bride d'entrée. Le liquide passe à travers un préfiltre grossier (le cas échéant) et s'écoule au centre du tamis fin. Les solides sont piégés sur la surface intérieure du tamis cylindrique, permettant uniquement au fluide propre de passer à travers le maillage.

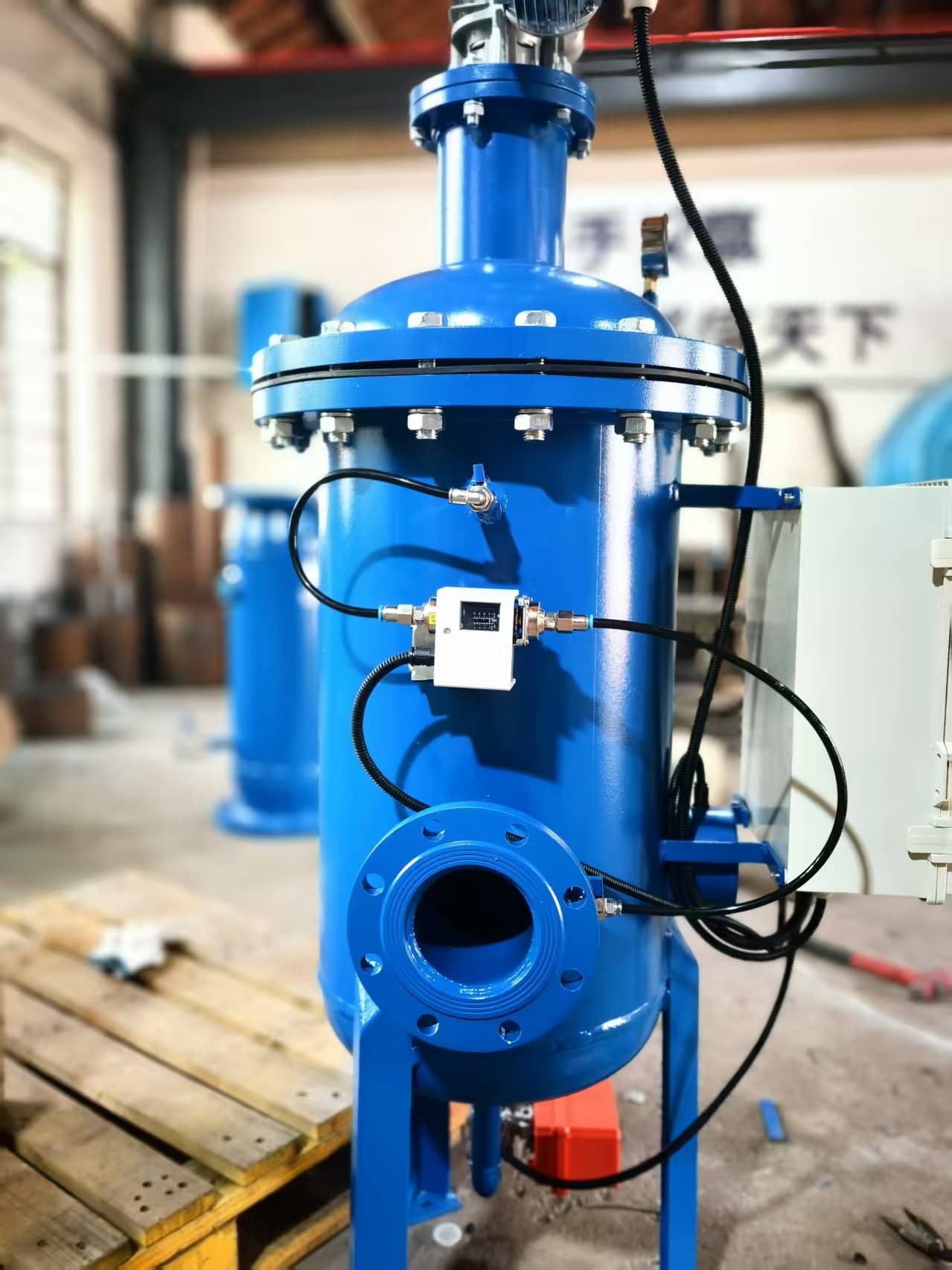

Mécanisme de déclenchement : à mesure que les solides s'accumulent sur le tamis, ils forment un gâteau de filtration. Ce gâteau restreint le débit, provoquant une différence de pression entre l'entrée et la sortie. Un pressostat différentiel (DP) détecte cette chute de pression prédéfinie (généralement 7 à 10 psi). Alternativement, une minuterie programmée s'active, envoyant un signal au panneau de commande.
Cycle de nettoyage : Le panneau de commande lance la séquence de nettoyage. Le mécanisme interne, qu'il s'agisse d'une brosse rotative, d'un grattoir mécanique ou d'un scanner à vide, déloge activement le gâteau de filtration de la paroi du tamis. Un moteur ou un piston hydraulique entraîne ce mouvement, assurant une couverture complète de la zone du crible.
Sortie de fluide propre : le liquide filtré continue de s'écouler en aval sans interruption pendant toute la phase de nettoyage. La conception du boîtier et de l'écran maintient une zone ouverte suffisante pour permettre un fonctionnement continu.
Évacuation des déchets : une soupape d'échappement s'ouvre momentanément pour purger les débris concentrés. La pression interne du système force les solides délogés à sortir par le collecteur d’échappement. Cette purge ne dure que quelques secondes, minimisant la perte de fluide sans interrompre la sortie principale de fluide propre.
Les environnements industriels modernes exigent des équipements intelligents. Les systèmes de filtration utilisent désormais des capteurs de modélisation jumelle numérique et de maintenance prédictive pour optimiser la fréquence de lavage à contre-courant. Les modèles de nettoyage basés sur l'état surveillent les conditions des fluides en temps réel, ajustant les déclencheurs de nettoyage de manière dynamique. Il a été prouvé que cette automatisation intelligente réduit la perte d'eau de lavage à contre-courant jusqu'à 25 % par rapport aux systèmes existants basés sur une minuterie. Les opérateurs surveillent à distance les tendances DP, les cycles d'actionnement des vannes et la consommation d'amplificateur du moteur, permettant ainsi aux équipes de maintenance de remédier à l'usure mécanique avant qu'une panne catastrophique ne se produise.
Différentes industries présentent des défis uniques en matière de fluides. Le déploiement de la filtration automatisée varie considérablement en fonction de la charge de particules spécifique, de la viscosité du fluide et de l'environnement réglementaire.
Les installations municipales traitent quotidiennement des millions de gallons d’eaux usées. Dans ces environnements, les filtres automatisés constituent la première ligne de défense pour protéger les membranes sensibles d’ultrafiltration (UF) et d’osmose inverse (RO) contre l’encrassement. Le remplacement de la membrane représente une dépense en capital considérable ; par conséquent, une préfiltration fiable prolonge la durée de vie de la membrane et maintient les débits.
Les infrastructures décentralisées s'appuient également fortement sur cette technologie. Environ 25 % des foyers et des installations rurales aux États-Unis dépendent d'un traitement de l'eau hors réseau ou décentralisé. Ces sites éloignés nécessitent une filtration sans personnel et nécessitant peu d'entretien. Les systèmes automatisés offrent la fiabilité nécessaire sans nécessiter l’intervention quotidienne de l’opérateur.

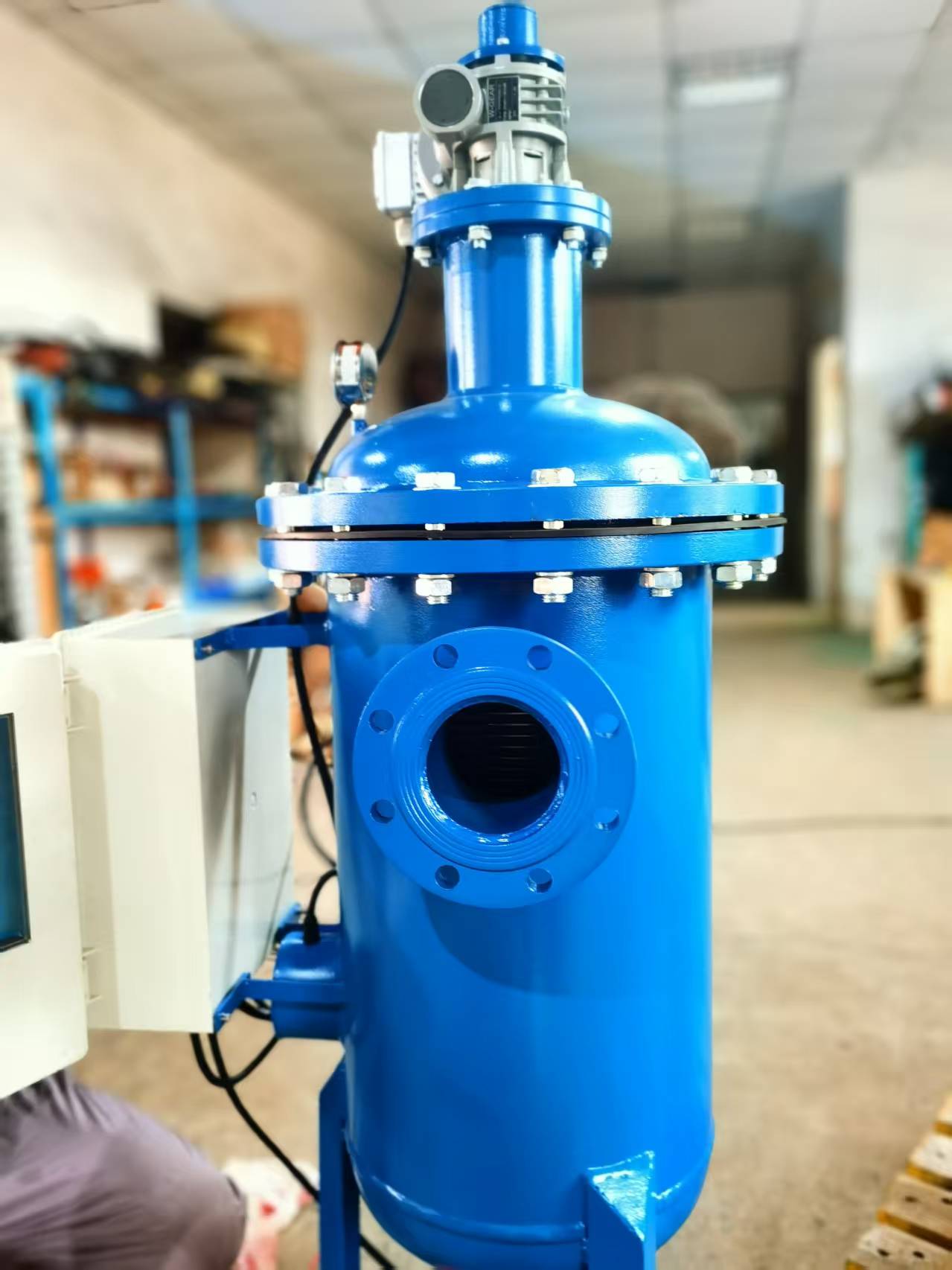

Les environnements de fabrication soumettent les équipements de filtration à des conditions extrêmes. UN Le filtre autonettoyant robuste gère les charges élevées de solides, les produits chimiques agressifs et les températures élevées.
Aliments et boissons (F&B) : les usines de transformation génèrent des eaux usées avec une DBO (demande biochimique en oxygène), du FOG (graisses, huiles et graisses) et des TSS extrêmes. La dynamique des flux transversaux crée des conditions dans lesquelles les particules ont tendance à passer au-delà du tamis plutôt qu'à le traverser. Ce comportement fluide empêche les matières organiques collantes d'aveugler les tamis, garantissant ainsi un fonctionnement continu pendant les heures de pointe de production.
Acier et métallurgie : les opérations de coulée continue et de laminage à chaud nécessitent d'énormes volumes d'eau de refroidissement. Les filtres robustes éliminent le tartre et les débris en suspension dans l'air des circuits de refroidissement. Cela évite le colmatage des buses de pulvérisation, réduisant ainsi les temps d'arrêt imprévus de l'usine jusqu'à 70 %, tout en réduisant simultanément la consommation d'eau de lavage de 30 %.
Chimie, pétrochimie et pharmacie : ces secteurs gèrent des fluides corrosifs, des matériaux à haute viscosité et des composés pharmaceutiques actifs qui provoquent de graves encrassements des membranes. Les ingénieurs spécifient des écrans recouverts de PTFE ou améliorés en céramique pour résister aux attaques chimiques agressives et aux cycles de stérilisation à haute température.
Ciment et céramique : L’eau de lavage des cimenteries contient des particules abrasives extrêmement chargées en TSS et à pH élevé. Les médias traditionnels se dégradent rapidement dans ces conditions. Les tamis automatisés fabriqués à partir d’alliages durcis résistent à la nature abrasive des boues de silice et de calcaire.
Les gratte-ciel commerciaux et les centres de données utilisent d’immenses réseaux de tours de refroidissement. Ces systèmes en boucle ouverte éliminent les débris en suspension dans l’air, le pollen et la pollution de l’atmosphère. La filtration automatisée élimine ces débris et le tartre en suspension pour maintenir l'efficacité de l'échangeur de chaleur. Des échangeurs de chaleur propres réduisent directement la consommation d'énergie du refroidisseur et éliminent les environnements stagnants et riches en nutriments qui servent de terrains de reproduction de Legionella.
Secteur industriel |
Défi fluide primaire |
Solution de filtration |
Résultat opérationnel attendu |
Eaux usées municipales |
Charge organique élevée, encrassement de la membrane |
Balayage par aspiration à mailles fines |
Durée de vie prolongée de la membrane RO/UF |
Nourriture et boissons |
BROUILLARD collant, DBO/TSS élevées |
Raclage mécanique à flux transversal |
Prévention de l'aveuglement de l'écran |
Fabrication d'acier |
Calamine du broyeur abrasif, colmatage des buses |
Brosse ou grattoir robuste |
Réduction de 70 % des temps d'arrêt de l'usine |
CVC commerciale |
Débris en suspension dans l'air, accumulation de tartre |
Filtration à disque ou balayage par aspiration |
Efficacité énergétique optimisée du refroidisseur |
La sélection du bon mécanisme de nettoyage interne détermine le succès ou l’échec de l’installation. Les ingénieurs doivent faire correspondre l'action mécanique aux propriétés physiques des matières en suspension.
Les systèmes mécaniques utilisent des brosses à ressort ou des lames de grattoir en polymère qui entrent physiquement en contact avec la surface de l'écran. Lorsque le mécanisme tourne, il entraîne le gâteau de filtration vers la vanne de purge.
Idéal pour : les charges solides élevées, les particules grosses/lourdes et les fluides visqueux tels que les boues de fabrication ou les eaux blanches des usines de papier.
Compromis : le contact physique peut forcer des particules molles et déformables (comme des algues ou des matières organiques gélatineuses) à travers le maillage. Le frottement constant entraîne également une usure plus élevée des composants du tamis, nécessitant le remplacement périodique des brosses ou des lames.
Les filtres à disques utilisent des piles d'anneaux synthétiques rainurés et codés par couleur. Une fois compressées, les intersections des rainures créent une matrice de filtration en profondeur tridimensionnelle.
Idéal pour : l’irrigation agricole, l’eau de refroidissement et les environnements nécessitant une filtration en profondeur de la matière organique. La matrice de profondeur excelle dans la capture des particules filandreuses ou déformables.
Compromis : ces systèmes nécessitent une empreinte physique plus importante. Le rétrolavage nécessite de décompresser les disques et d'inverser le flux, ce qui peut avoir un impact temporaire sur la pression en aval si le système n'est pas multiplexé (en utilisant plusieurs modules en parallèle).
Les scanners à aspiration fonctionnent selon le principe de Bernoulli. Un tube de scanner creux doté de plusieurs buses tourne et se déplace linéairement sur la surface de l'écran. Lorsque la soupape d'échappement s'ouvre, la différence de pression crée un vide à grande vitesse à l'extrémité de chaque buse, aspirant ainsi le gâteau hors du tamis.
Idéal pour : Filtration fine (jusqu’à 10 microns), eau municipale et protection RO. Ils assurent un nettoyage très efficace sans toucher physiquement l’écran.
Compromis : Le mécanisme nécessite une pression de fonctionnement minimale (généralement autour de 30 à 40 psi) pour créer l'effet de vide nécessaire. Bien que très économes en énergie, les scanners à aspiration sont confrontés à des débris extrêmement gros et rigides qui peuvent bloquer les buses.
Ces systèmes utilisent un flux inversé de fluide propre, souvent assisté par de l'air comprimé, pour éliminer le gâteau de filtration du tamis.
Idéal pour : les environnements hautement sanitaires, notamment la restauration, l'aérospatiale et la fabrication de semi-conducteurs. La méthode de nettoyage sans contact répond à des exigences hygiéniques strictes.
Les ingénieurs doivent se comparer aux conceptions de premier plan de l’industrie en utilisant quatre critères fondamentaux pour garantir des performances optimales. Tout d’abord, évaluez les caractéristiques du fluide, en particulier la température et la viscosité, qui dictent les matériaux de construction. Deuxièmement, analysez la charge des particules et la répartition de leur taille pour déterminer le nombre de microns requis. Troisièmement, calculez les demandes de débit de pointe pour dimensionner correctement le boîtier. Enfin, déterminez le niveau d'automatisation API requis pour une intégration transparente dans le système SCADA central de l'usine. Mettre en œuvre un Le filtre autonettoyant basé sur ces paramètres exacts garantit une fiabilité à long terme.
Mécanisme de nettoyage |
Type de particules idéal |
Pression minimale requise |
Perte d'eau par cycle |
Raclage mécanique |
Grand TSS rigide et élevé |
Faible (15-20 psi) |
Très faible (<1%) |
Filtration à disque |
Organique, déformable |
Moyen (30-40 psi) |
Faible (1-2%) |
Balayage par aspiration |
Fin, inorganique |
Moyen (35-40 psi) |
Très faible (<1%) |
Buse à flux inversé |
Applications mixtes et sanitaires |
Élevé (45+ psi) |
Moyen (2-5%) |
Les dépenses en capital ne représentent qu’une fraction du coût total de possession. La véritable valeur de la filtration automatisée réside dans sa capacité à réduire les dépenses opérationnelles courantes.
Les municipalités pénalisent lourdement les installations industrielles qui rejettent des niveaux élevés de matières en suspension. L’atténuation des surcharges offre un retour financier immédiat. Par exemple, les grandes brasseries californiennes économisent plus de 500 000 $ par an en réduisant les MES de 60 à 80 % avant leur rejet par les municipalités. En capturant les drêches et la levure de manière précoce, l'installation évite des pénalités progressives.
L’optimisation chimique constitue un autre vecteur d’économies considérable. La pré-filtration des solides avant les unités de flottation à air dissous (DAF) réduit la charge organique entrant dans la chambre de flottation. Cette réduction peut réduire les coûts des coagulants et des polymères de 60 %. Une usine de transformation de porc de l'Oklahoma a réalisé des économies annuelles de 180 000 $ simplement en installant des cribles automatisés en amont de son système DAF.
L’efficacité énergétique et des services publics a un impact direct sur les résultats. Des tamis sales et obscurs créent de graves chutes de pression, obligeant les pompes du système à travailler plus fort pour maintenir le débit. Des tamis propres empêchent ces chutes de pression, réduisant ainsi considérablement la charge électrique des pompes du système. Une usine de viande bovine du Texas a économisé 250 000 $ par an en services publics en réutilisant les effluents DAF pour laver les tamis rotatifs, réduisant ainsi à la fois la consommation d'eau douce et la consommation électrique.
De plus, le nettoyage piloté par capteur utilise une fraction de l’eau requise par les systèmes de chasse continue. Cette précision soutient directement les objectifs de réduction de l’empreinte carbone de l’entreprise et de fermeture de la boucle d’eau. En minimisant les déchets, les installations alignent leurs opérations sur des mandats environnementaux, sociaux et de gouvernance (ESG) stricts.
Un dimensionnement et une intégration physique appropriés dictent le succès de l’installation. Les ingénieurs doivent tenir compte des limitations spatiales, de la géométrie des canalisations et de la chimie des fluides pendant la phase de conception.

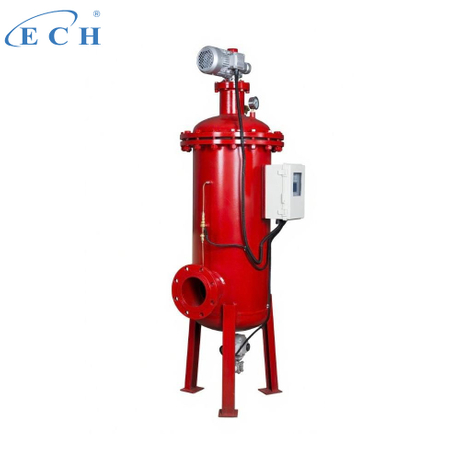

L'aménagement des installations dicte souvent la géométrie physique de l'équipement. UN Le filtre vertical autonettoyant s'avère idéal pour les salles de pompes étroites et les systèmes montés sur patins où l'espace au sol reste limité. L'orientation verticale permet à la gravité de faciliter le mouvement vers le bas des solides lourds vers la vanne de purge.
A l'inverse, un Le filtre autonettoyant horizontal est mieux adapté aux canalisations à haut débit et de grand diamètre dans les usines municipales où le dégagement en hauteur est limité. Les unités horizontales s'alignent naturellement avec les conduites droites existantes, minimisant ainsi le besoin de coudes complexes et de transitions de chute de pression.
L’intégration d’équipements haute pression nécessite le strict respect des normes internationales de tuyauterie. Les ingénieurs doivent spécifier le bon raccords de filtre autonettoyants à bride , tels que les normes ANSI B16.5, DIN EN 1092-1 ou JIS. L'adaptation aux caractéristiques nominales des brides (par exemple, classe 150 par rapport à la classe 300) garantit une intégration étanche dans les canalisations haute pression existantes et évite les éruptions catastrophiques.
Le déploiement de systèmes automatisés comporte des risques d'ingénierie spécifiques qui nécessitent une atténuation proactive.
Risque : Sélection incorrecte du micron conduisant soit à un lavage à contre-courant continu (si le maillage est trop fin), soit à des dommages à l'équipement en aval (si le maillage est trop grossier).
Atténuation : effectuez des tests complets de distribution granulométrique (PSD) et utilisez des outils de simulation de jumeaux numériques avant l'approvisionnement. Ces données garantissent que la géométrie du tamis correspond à la charge réelle de particules.
Risque : Incompatibilité chimique entraînant une dégradation prématurée de l'écran ou une corrosion du boîtier.
Atténuation : Adaptez la métallurgie des écrans aux niveaux de pH et de chlorure du fluide spécifique. Les applications standard utilisent de l'acier inoxydable 316L, tandis que les environnements agressifs nécessitent une construction en titane, Super Duplex ou Hastelloy.
Bien que les dépenses d'investissement initiales de la filtration automatisée soient plus élevées que celles des boîtiers de sacs ou de cartouches statiques, la période d'amortissement est généralement inférieure à 18 mois dans les applications à TSS élevé. Ce retour sur investissement rapide découle directement des économies de main d’œuvre, de produits chimiques et de temps d’arrêt. Les équipes d'approvisionnement et d'ingénierie doivent baser leur sélection de fournisseurs sur la viscosité des fluides, la déformabilité des particules, la pression disponible du système et les capacités d'intégration IIoT plutôt que sur le seul coût initial.
Demandez un programme de tests pilotes au fabricant pour valider les performances du tamis dans les conditions réelles de l'usine.
Utilisez les outils de simulation de jumeaux numériques proposés par des fabricants de premier plan pour modéliser les chutes de pression et les fréquences de lavage à contre-courant.
Effectuez un test complet de distribution granulométrique (PSD) sur votre flux de fluide pour déterminer la valeur exacte en microns requise.
Consultez un ingénieur d'application pour une analyse personnalisée du coût total de possession (TCO) comparant vos dépenses actuelles en consommables aux dépenses d'investissement automatisées.
R : Un filtre propre et de taille appropriée présente généralement une chute de pression de 1 à 3 psi. À mesure que les solides s’accumulent sur l’écran, cette différence augmente. Les systèmes de contrôle sont généralement programmés pour déclencher un cycle de lavage à contre-courant automatique lorsque la pression différentielle (DP) atteint 7 à 10 psi, garantissant ainsi un débit optimal sans affamer les processus en aval.
R : Oui, mais cela nécessite une ingénierie spécifique. Le maillage standard peut aveugler rapidement. La manipulation des graisses, des huiles et des graisses (FOG) nécessite des mécanismes de grattage mécaniques, une dynamique de flux transversal élevée pour maintenir les particules en suspension, ou l'intégration de cycles de rinçage à l'eau chaude pour faire fondre et purger la matière organique collante du tamis.
R : La perte d'eau est minime, représentant généralement moins de 1 à 2 % du débit total du système. Le volume exact dépend du mécanisme de nettoyage spécifique (aspiration ou rinçage), de la pression de fonctionnement et des paramètres de déclenchement DP. Les algorithmes avancés de nettoyage basés sur l'état réduisent encore davantage ces déchets en lançant des purges uniquement lorsque cela est mathématiquement nécessaire.
R : Le mécanisme de nettoyage interne et l’efficacité de la filtration sont identiques. Le choix est strictement dicté par les contraintes spatiales et la disposition des canalisations. Les unités verticales économisent de l'espace au sol et utilisent la gravité pour faciliter la sédimentation solide, tandis que les unités horizontales s'adaptent mieux aux zones à faible dégagement et s'alignent parfaitement avec les grands conduits droits.
R : La plupart des systèmes nécessitent de l'électricité ou de l'air comprimé pour faire fonctionner les panneaux de commande, les brosses motorisées ou les vannes pneumatiques. Cependant, certains scanners à aspiration hydraulique fonctionnent uniquement sur la pression de ligne existante. Ces unités hydrauliques utilisent l'énergie cinétique du fluide pour entraîner la turbine de nettoyage, ne nécessitant aucune énergie externe.
R : La base d'ingénierie standard pour le prétraitement par osmose inverse (RO) est généralement de 10 à 50 microns. Cependant, la valeur exacte dépend entièrement des exigences de garantie spécifiques du fabricant de la membrane et des résultats d'un test de distribution granulométrique (PSD) sur l'eau d'alimentation.
