Utilisation d'un dispositif de dosage intelligent dans le traitement de l'eau de refroidissement

Les systèmes d’eau de refroidissement fonctionnent silencieusement derrière de nombreux bâtiments commerciaux et installations industrielles, mais ils sont pourtant confrontés à certains des problèmes de qualité de l’eau les plus persistants. L'évaporation à l'intérieur des tours de refroidissement concentre les minéraux dissous, l'eau chaude favorise la croissance biologique et les surfaces métalliques restent continuellement exposées au risque de corrosion. Dans de nombreuses installations, le traitement chimique est encore géré manuellement sur la base de tests périodiques et de l'expérience des opérateurs. Cette approche conduit souvent à des niveaux de produits chimiques instables, à une protection incohérente et à une consommation inutile de produits chimiques. C'est là qu'un Un dispositif de dosage intelligent  devient indispensable. Au lieu de s'appuyer sur un jugement manuel, un système de dosage intelligent régule automatiquement l'ajout de produits chimiques en fonction des conditions de l'eau en temps réel. Le résultat est une boucle de refroidissement plus stable, un risque opérationnel réduit et une efficacité système considérablement améliorée. Cet article explique comment ces dispositifs fonctionnent dans le traitement de l'eau de refroidissement, sur quels signaux ils s'appuient, où ils sont installés et comment une stratégie de dosage stable peut être établie dans des environnements opérationnels réels.

Ce qu'un doseur intelligent contrôle réellement dans une boucle de refroidissement

Les trois cibles qui intéressent la plupart des installations : le tartre, la corrosion et l'encrassement biologique

La chimie de l’eau de refroidissement tourne autour du maintien de l’équilibre. Trois risques principaux dominent la plupart des systèmes d'eau de refroidissement : le tartre minéral, la corrosion des métaux et l'encrassement microbien. Le tartre se forme lorsque des minéraux tels que le carbonate de calcium précipitent sous des cycles de concentration élevée. Même de fines couches de tartre réduisent considérablement l’efficacité du transfert de chaleur, obligeant les équipements à consommer davantage d’énergie. La corrosion se développe lorsque la chimie de l’eau permet aux surfaces métalliques de s’oxyder ou de se dissoudre, entraînant une dégradation des équipements et des fuites. Le bioencrassement se produit lorsque des bactéries, des algues ou des micro-organismes formant du mucus colonisent des surfaces humides, limitant le débit et accélérant la corrosion.

Un système de dosage intelligent gère en permanence ces trois menaces en maintenant les concentrations chimiques dans des plages de fonctionnement définies. Les inhibiteurs de tartre empêchent la précipitation des minéraux, les inhibiteurs de corrosion protègent les surfaces métalliques et les biocides suppriment la croissance microbienne. Le dispositif de dosage garantit que ces produits chimiques sont introduits en quantité et au moment appropriés afin que les niveaux de protection restent constants.

Deux paramètres de contrôle pratiques : concentration et résidu chimique

Au quotidien, le dosage de produits chimiques se concentre généralement sur deux paramètres de contrôle. La première consiste à maintenir une concentration stable de produits chimiques de traitement dans l’eau en circulation. La deuxième consiste à garantir que les niveaux résiduels restent dans une plage de protection efficace.

Un système de dosage intelligent ajuste en permanence l’ajout de produits chimiques pour maintenir ces plages cibles. Lorsque les conditions de l'eau changent en raison de l'évaporation, d'une variation de la charge du système ou de l'entrée d'eau d'appoint fraîche dans le système, le dispositif de dosage répond automatiquement pour rétablir l'équilibre.

Différences entre les systèmes de refroidissement ouverts et semi-fermés

Les tours de refroidissement fonctionnent comme des systèmes de recirculation ouverts où l'évaporation concentre les solides dissous. Cet effet de concentration entraîne des fluctuations fréquentes des niveaux de produits chimiques. Les systèmes semi-fermés tels que certaines boucles CVC connaissent des variations plus faibles mais nécessitent néanmoins un contrôle de traitement stable. Les dispositifs de dosage intelligents sont particulièrement utiles dans les tours de refroidissement ouvertes, car la demande en produits chimiques varie constamment à mesure que l'eau s'évapore et que de l'eau d'appoint est introduite.



Où l'appareil s'intègre dans une configuration typique de traitement de l'eau de refroidissement

Points d'injection typiques dans un système d'eau de refroidissement

Dans la plupart des installations, l'injection de produits chimiques a lieu à des points soigneusement sélectionnés pour garantir un mélange et une distribution appropriés. Les emplacements d'injection les plus courants comprennent la conduite d'eau d'appoint, la conduite de retour du bassin de la tour de refroidissement et les boucles de filtration latérales.

L'injection de produits chimiques dans la conduite d'eau d'appoint permet au traitement de commencer immédiatement dès que de l'eau nouvelle pénètre dans le système. L'injection dans le bassin ou dans la conduite de retour garantit la dispersion des produits chimiques dans l'eau en circulation. L’injection latérale peut également être utilisée dans des systèmes équipés de boucles de filtration ou de traitement de l’eau.

Pourquoi le temps de mixage est important

Un problème fréquent dans les systèmes mal conçus est le court-circuit chimique. Cela se produit lorsque des produits chimiques sont injectés dans le système mais n’ont pas suffisamment de temps pour se mélanger avant d’atteindre les capteurs ou les sorties de purge. Le résultat est des lectures inexactes et une utilisation inefficace des produits chimiques.

Un emplacement d'injection approprié garantit un temps de mélange adéquat afin que les produits chimiques se répartissent uniformément dans toute la boucle d'eau. Les systèmes de dosage intelligents sont conçus avec un équipement d'injection qui prend en charge une distribution stable et contrôlée.

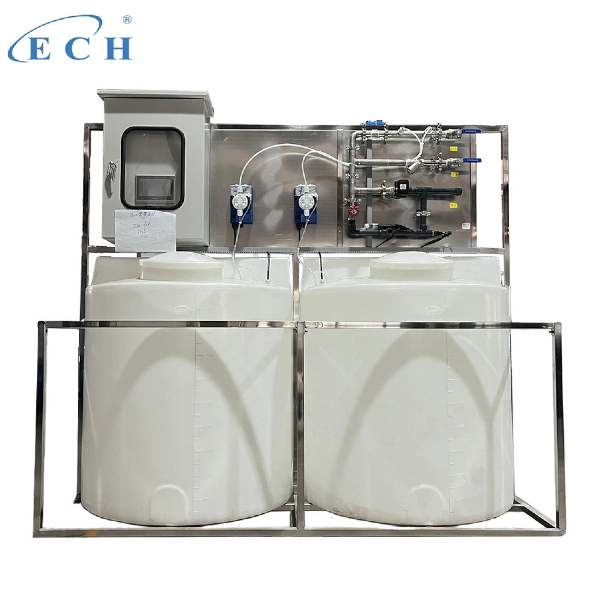

Équipement généralement inclus dans un système de dosage intelligent

Un système de dosage typique comprend des réservoirs de stockage de produits chimiques, des pompes doseuses, des canalisations de dosage, des armoires de commande et des instruments de surveillance. Ces composants fonctionnent ensemble pour créer une plateforme de dosage complète. Chez ECH, les systèmes de dosage sont conçus pour intégrer des pompes, des capteurs et des unités de contrôle automatisées dans une configuration compacte et fiable adaptée aux applications d'eau de refroidissement dans les installations commerciales et industrielles.



Signaux et instruments qui rendent possible un dosage intelligent

Signaux de surveillance courants utilisés pour le contrôle du dosage

Le dosage intelligent de produits chimiques repose sur la mesure continue des paramètres de l’eau. La conductivité est largement utilisée pour mesurer la concentration de solides dissous dans l'eau de refroidissement. À mesure que l’évaporation augmente la concentration en minéraux, la conductivité augmente. Ce signal aide à déterminer les exigences en matière de purge et de traitement chimique.

Les capteurs de pH surveillent les niveaux d'acidité ou d'alcalinité dans le système, ce qui peut influencer les tendances à la corrosion et au tartre. Les capteurs ORP peuvent être utilisés lorsque des biocides oxydants sont appliqués pour contrôler l’activité microbienne. Les débitmètres et les compteurs d'eau d'appoint mesurent le volume d'eau douce entrant dans le système.

Ce que ces signaux révèlent sur le comportement du système

Chaque mesure donne un aperçu des tendances chimiques de l’eau. La conductivité reflète les cycles de concentration et les effets d'évaporation. Le pH indique l'équilibre chimique qui influence le tartre et la corrosion. Les lectures ORP aident à vérifier que les niveaux de biocide restent efficaces. Les signaux de débit indiquent quand de l'eau nouvelle dilue le système.

Lorsque ces signaux sont combinés, le contrôleur de dosage peut déterminer la quantité de traitement chimique requise et le moment où il doit être administré.

Situations où une surveillance supplémentaire devient utile

Dans certaines installations de grande taille ou critiques, des outils de surveillance supplémentaires sont introduits. Les dispositifs de surveillance de la corrosion suivent les taux de perte de métal en temps réel. Les outils de surveillance microbienne aident à vérifier l’efficacité des programmes de traitement biocide. Bien qu'elles ne soient pas toujours nécessaires, ces mesures fournissent un aperçu plus approfondi des performances du système.

Des stratégies de contrôle qui fonctionnent bien pour l’eau de refroidissement

Dosage basé sur une minuterie

Le dosage par minuterie est l’approche la plus simple. Les produits chimiques sont ajoutés à intervalles de temps fixes, quelles que soient les conditions de l'eau. Bien que facile à mettre en œuvre, le dosage temporisé peut conduire à un surtraitement ou un sous-traitement si les conditions de l’eau fluctuent.

Dosage fluide

Le dosage au rythme du débit relie l'injection de produits chimiques à la quantité d'eau d'appoint entrant dans le système. Lorsque de l'eau nouvelle pénètre dans la tour de refroidissement, des produits chimiques supplémentaires sont automatiquement introduits pour maintenir la concentration de traitement correcte.

Stratégies de dosage liées à la conductivité

Le contrôle basé sur la conductivité est l’une des stratégies les plus efficaces pour le traitement de l’eau de refroidissement. Lorsque la conductivité dépasse un seuil défini en raison de l’évaporation, une purge se produit pour éliminer l’eau concentrée. Le système de dosage ajoute ensuite des produits chimiques de traitement proportionnellement à l'eau d'appoint entrant dans le système.

Prévenir le surdosage pendant les périodes de faible charge

Les systèmes de refroidissement connaissent souvent des fluctuations de charge pendant la nuit ou lors des changements saisonniers. Dans des conditions de faible charge, l’évaporation diminue et la demande de produits chimiques diminue. Les dispositifs de dosage intelligents ajustent automatiquement les taux d’injection pour éviter une consommation inutile de produits chimiques.



La liste de contrôle de mise en service qui évite la plupart des problèmes de dosage

Première étape : établir une qualité de référence de l’eau

Avant de commencer le dosage automatisé, une analyse de base de l’eau est essentielle. Les opérateurs déterminent la plage de fonctionnement souhaitée pour la conductivité, le pH, la concentration d'inhibiteur et le contrôle microbien.

Deuxième étape : commencer prudemment et ajuster progressivement

Le dosage initial des produits chimiques doit commencer à des niveaux conservateurs. À mesure que les données opérationnelles s’accumulent, les bandes de contrôle peuvent être affinées pour maintenir une protection optimale sans utilisation excessive de produits chimiques.

Troisième étape : vérifier les résultats par échantillonnage et examen des données

Même avec des systèmes automatisés, un échantillonnage périodique de l’eau reste important. Les opérateurs comparent les résultats de laboratoire avec les données des capteurs en ligne pour confirmer que les stratégies de contrôle fonctionnent correctement.

Quatrième étape : créer des programmes de dosage saisonniers

La demande en eau de refroidissement varie souvent entre l’été et l’hiver. Les systèmes de dosage intelligents permettent de stocker différentes recettes opérationnelles pour différentes conditions saisonnières, améliorant ainsi la stabilité du système à long terme.



Problèmes typiques d'eau de refroidissement et ce que change un dispositif de dosage intelligent

Problème	Ce que vous observez	Ce que contrôle l'appareil	Catégorie chimique typique	Note pratique
Formation d'écailles	Conductivité croissante et transfert de chaleur réduit	Contrôle de purge et dosage d'inhibiteur	Inhibiteurs de tartre	Maintenir des cycles de concentration appropriés
Corrosion	Coloration du métal ou augmentation des niveaux de fer	Balance pH et alimentation en inhibiteur de corrosion	Inhibiteurs de corrosion	Surveiller périodiquement les niveaux de métaux
Bio-encrassement	Accumulation de boue et croissance microbienne	Dosage de biocides et surveillance ORP	Biocides oxydants ou non oxydants	Alterner périodiquement les types de biocides
Instabilité chimique	Grandes fluctuations des niveaux de traitement	Ajustement automatisé du dosage	Plusieurs programmes chimiques	Évitez les variations de dosage manuelles

Conclusion

Un traitement stable de l’eau de refroidissement nécessite un contrôle chimique précis et une surveillance continue. En maintenant des niveaux de traitement constants, en réduisant les interventions manuelles et en répondant automatiquement aux conditions changeantes de l'eau, un système de dosage intelligent aide les installations de refroidissement à fonctionner de manière plus sûre et plus efficace. ECH  conçoit des équipements de dosage qui intègrent des signaux de surveillance, un contrôle automatisé et une distribution fiable de produits chimiques pour prendre en charge le traitement de l'eau de refroidissement dans les bâtiments commerciaux, les hôpitaux, les installations industrielles et les grands projets d'infrastructure. Les installations cherchant à améliorer la stabilité de l'eau et la protection des équipements peuvent explorer les solutions de dosage ECH pour configurer un système adapté à leur environnement d'eau de refroidissement.

Contactez-nous pour en savoir plus sur la configuration d'un système de dosage automatisé d'eau de refroidissement pour votre installation. Nos ingénieurs peuvent vous aider à évaluer l’état de votre système et recommander l’équipement et la stratégie de contrôle appropriés.



FAQ

À quoi sert un doseur intelligent dans le traitement de l’eau de refroidissement ?

Un dispositif de dosage intelligent régule automatiquement l'ajout de produits chimiques en fonction des paramètres de l'eau mesurés. Cela permet de maintenir des niveaux stables d’inhibiteurs et de biocides tout en évitant la surutilisation de produits chimiques.

Comment le dosage automatisé améliore-t-il l’efficacité de la tour de refroidissement ?

Le dosage automatisé maintient les inhibiteurs de tartre et de corrosion dans des plages efficaces. Cela évite les dépôts sur les surfaces de transfert de chaleur et permet aux équipements de maintenir une efficacité thermique optimale.

Quels capteurs sont couramment utilisés dans les systèmes de dosage d'eau de refroidissement ?

Les signaux de surveillance typiques incluent les mesures de conductivité, de pH, d'ORP et de débit. Ces signaux fournissent des informations sur la concentration de l'eau, l'équilibre chimique et les conditions du système.

Les systèmes de dosage intelligents peuvent-ils réduire la consommation de produits chimiques ?

Oui. En ajoutant des produits chimiques uniquement lorsque cela est nécessaire et en ajustant les taux d'injection en fonction des conditions de l'eau, les systèmes de dosage automatisés réduisent souvent l'utilisation inutile de produits chimiques tout en maintenant une protection efficace.
