Instalación de un El sistema de ósmosis inversa a menudo se comercializa como un simple proyecto de bricolaje de fin de semana, pero una instalación incorrecta suele provocar microfugas, roturas de membranas y comprometer la calidad del agua. La brecha entre una configuración funcional y otra que falla radica en requisitos técnicos que se pasan por alto. Debe tener en cuenta los cálculos de la presión del agua de entrada, la geometría del recorrido de las aguas residuales, los límites de temperatura del agua de alimentación y la compatibilidad de los materiales para lograr el éxito.
Esta guía desglosa la implementación técnica precisa, paso a paso, para instalar un Sistema de ósmosis inversa . Cubre diagnósticos previos a la instalación, integración de componentes y protocolos de desinfección del sistema para ayudar a garantizar un funcionamiento a largo plazo y a prueba de fallos. Si sigue estas rigurosas pautas de plomería y química, podrá crear una configuración de purificación estable y de alta eficiencia. Describimos los umbrales mecánicos exactos, las herramientas necesarias y las limitaciones químicas que separan una instalación de nivel profesional de un costoso desastre de plomería.
La compatibilidad del material no es negociable: la ósmosis inversa reduce el pH del agua entre 1 y 2 puntos. Nunca utilice tuberías de cobre para la línea de agua pura; Utilice estrictamente CPVC, PVC, PEX o acero inoxidable para evitar la lixiviación de metales pesados.
La presión dicta el rendimiento: por cada 100 ppm de sólidos disueltos totales (TDS) en el agua de alimentación, el sistema requiere 1 psi adicional de presión osmótica. Operar por debajo de 60 psi aumentará drásticamente la producción de aguas residuales.
La colocación estratégica del drenaje evita ruidos y olores: Se deben instalar soportes de drenaje encima del sifón P para bloquear el gas de alcantarillado, y colocar el soporte en un segmento de tubería horizontal elimina ruidos molestos de 'goteo'.
Protocolo de lavado obligatorio: Los nuevos sistemas requieren un lavado inicial de polvo de carbón de 10 a 15 minutos, seguido de una prueba de microfuga presurizada de 2 horas y un mínimo de tres ciclos completos de llenado y vaciado del tanque antes de que el agua sea segura para el consumo.
El éxito comienza con la comprensión de las propiedades físicas de su suministro de agua municipal o de pozo. Debe evaluar los sólidos disueltos totales (TDS) frente a la presión del agua entrante. La relación se rige por la fórmula de presión osmótica. El TDS de alimentación dicta directamente la presión de agua entrante requerida. Por cada 100 ppm de TDS presentes en el agua, la unidad requiere 1 psi adicional de presión solo para superar la ósmosis natural y forzar el agua a través de los poros de la membrana de 0,0001 micrones.
| TDS del agua de alimentación (ppm) | Presión osmótica requerida (psi) | Presión de alimentación mínima absoluta (psi) | Presión de funcionamiento ideal (psi) |
100 - 200 |
1 - 2 |
35 |
60 |
300 - 500 |
3 - 5 |
40 |
65 |
600-1000 |
6 - 10 |
45 |
70 |
1000+ (agua de pozo) |
10+ |
55 |
80+ (Requiere refuerzo) |
Debe establecer métricas de presión operativa de referencia antes de abrir la caja. La presión funcional mínima absoluta es de 35 psi, pero el objetivo ideal es de 60 psi. Si funciona a 40 psi y tiene una carga alta de TDS de 400 ppm, su presión de conducción efectiva cae significativamente, lo que genera un chorrito de agua pura y una escorrentía masiva de aguas residuales. La temperatura también controla el rendimiento de la membrana. El agua de alimentación nunca debe exceder los 105°F (40°C). El agua caliente degrada físicamente la delicada membrana semipermeable, provocando fallos estructurales irreversibles. Por el contrario, es necesario respetar estrictamente los umbrales máximos de presión. Nunca someta la unidad a una presión superior a 150 psi. Hacerlo de forma rutinaria provoca una ruptura catastrófica de la membrana y graves inundaciones.
La química del agua purificada difiere drásticamente de la del agua del grifo estándar. El proceso de purificación intensiva elimina los minerales disueltos, especialmente calcio y magnesio. Esta eliminación altera la capacidad amortiguadora natural del agua, reduciendo el pH de 1 a 2 puntos. El líquido purificado resultante es muy agresivo y ligeramente ácido. Busca activamente extraer iones de los materiales circundantes para reequilibrarse químicamente.
Debido a este comportamiento químico, nunca debe conducir agua purificada a través de tuberías de cobre existentes. El agua agresiva eliminará continuamente los iones de cobre de las paredes de las tuberías, lo que provocará fugas pequeñas en las tuberías y metales pesados tóxicos que se filtran al agua potable. Es obligatorio cumplir estrictamente con los materiales aprobados para la distribución de agua pura.
Materiales aprobados: CPVC, PEX (tipos A, B o C), PVC de alta calidad cédula 40 y tubos y accesorios de acero inoxidable 316L.
Materiales prohibidos: Cobre, acero galvanizado, latón y tubería de hierro.
Los modelos estándar debajo del fregadero requieren un espacio libre adecuado para funcionar y permitir futuros cambios de filtro. Necesita un mínimo de 24 pulgadas de ancho, 24 pulgadas de alto y 18 pulgadas de profundidad de espacio completamente sin obstáculos para albergar el colector, los prefiltros y el tanque de almacenamiento presurizado de 3,2 galones. Retire todos los suministros antes de comenzar el proceso de diseño para evitar conflictos espaciales.
Determine sus prerrequisitos eléctricos con anticipación, especialmente para configuraciones que utilizan lámparas UV o bombas de refuerzo eléctricas. Estos componentes requieren una fuente de energía cercana que no se puede compartir con aparatos motorizados pesados. Un disyuntor independiente de 110 V y 20 amperios evita sobrecargas del circuito. Finalmente, verifique la configuración del drenaje. Una configuración de drenaje con espacio de aire evita el sifón inverso. Si se produce un atasco de alcantarillado en la línea municipal, la brecha física impide que el agua contaminada ingrese a su unidad de filtración limpia.
La evaluación del retorno de la inversión (ROI) de una bomba de permeado durante la configuración inicial ayuda a maximizar la eficiencia del sistema. Muchos usuarios confunden las bombas de permeado con bombas de refuerzo, pero cumplen funciones mecánicas completamente diferentes con respecto a la gestión de la presión del agua.
| Tipo de bomba | Fuente de energía | Función mecánica primaria | Impacto de las aguas residuales |
Bomba de permeado |
Hidráulico (no eléctrico) |
Utiliza la energía cinética de las aguas residuales para forzar el ingreso de agua pura al tanque, mitigando la contrapresión del tanque. |
Reduce las aguas residuales hasta en un 80% y extiende la vida útil del prefiltro. |
Bomba de refuerzo |
Eléctrico (110 VCA) |
Empuja físicamente el agua de alimentación entrante con más fuerza contra la cara de la membrana. |
Mejora ligeramente la relación, pero se utiliza principalmente para corregir la baja presión de alimentación. |
La diferencia técnica implica la conversión de energía. Una bomba de permeado hidráulica no eléctrica aprovecha la energía cinética de la línea de aguas residuales presurizada. Utiliza esta energía para empujar agua pura hacia el tanque de almacenamiento presurizado, aislando físicamente la membrana de la creciente contrapresión del tanque. Una bomba de refuerzo eléctrica simplemente fuerza el agua entrante de baja presión hasta un rango operativo aceptable (normalmente elevando de 30 psi a 65 psi). Agregar una bomba de permeado reduce la descarga de aguas residuales hasta en un 80 % y mejora la velocidad de llenado del tanque, lo que extiende la vida útil de sus prefiltros de carbón al procesar menos agua total.
Comience con un estricto protocolo de apagado y despresurización. Cierre la válvula principal de cierre de ángulo de agua fría debajo del fregadero. Luego, abra el grifo existente y déjelo correr durante varios minutos. Esta acción drena el agua residual de las tuberías verticales y purga el aire atrapado, evitando estallidos repentinos de presión al abrir la línea.
Implemente técnicas de torsión seguras al instalar la T del adaptador de agua de alimentación. Coloque la toalla muy absorbente directamente debajo de todos los accesorios. Este paso resulta necesario al retirar tuercas de suministro viejas que contienen juntas tóricas de goma degradadas, que retienen agua residual oculta. Al aplicar cinta de teflón a conexiones roscadas, observe estrictas mejores prácticas mecánicas. Envuelva la cinta en el sentido de las agujas del reloj en la dirección en la que se apretará la tuerca, aplicando de tres a cuatro rotaciones completas. Salta el primer hilo por completo. Esto evita que fragmentos microscópicos de cinta se corten dentro de la tubería, viajen aguas abajo y obstruyan internamente la membrana semipermeable.
Establecer el punto de dispensación requiere protocolos de ruta cuidadosos. Puede utilizar un orificio para dispensador de jabón existente, perforar un orificio nuevo con una broca de diamante o implementar un sistema de derivación inalámbrico. Si está montando un grifo con espacio de aire tradicional, preste mucha atención a la configuración de triple tubo en la base del vástago.
Este paso se rige por estrictas pautas para los tubos con espacio de aire. El tubo de drenaje negro de 3/8 de pulgada debe correr sin problemas hacia abajo desde la base del grifo directamente hasta la montura del tubo de drenaje. La gravedad actúa como la única fuerza que mueve estas aguas residuales. Está explícitamente prohibido crear caídas en U, bucles, secciones hundidas o curvas pronunciadas en esta línea. Cualquier recorrido ascendente crea una contrapresión inmediata. Debido a que el espacio de aire permanece abierto a la atmósfera por diseño, la contrapresión hará que las aguas residuales se desborden directamente de la base del grifo e inunden la encimera de la cocina.
Para conectar la línea de descarga a la plomería es necesario perforar el conector del fregadero existente para montar el soporte de drenaje. La regla de colocación absoluta dicta que el soporte de drenaje debe colocarse estrictamente encima del sifón P. Si lo coloca debajo de la trampa P, los gases tóxicos de alcantarillado (incluidos el sulfuro de hidrógeno y el metano) subirán por la línea de drenaje, evitarán el espacio de aire e ingresarán al ambiente de su cocina.
Muchos se quejan de un tictac incesante después de la instalación. Aplique este consejo profesional de plomería para mitigar el ruido: taladre el orificio de drenaje de 1/4 de pulgada en una sección horizontal o curva del cordal siempre que sea posible. Si se ve obligado a utilizar un tubo vertical, incline el soporte ligeramente fuera del centro. Esto evita que el agua residual gotee directamente al agua estancada del sifón P. Permitir que el agua corra silenciosamente por la pared lateral interior de la tubería de PVC elimina por completo el molesto tic-tac.
Los colectores modernos dependen en gran medida de tubos de polietileno (PE) de conexión a presión. Comprender la mecánica de los accesorios de conexión rápida garantiza un gabinete seco. Corta el tubo perfectamente cuadrado. Inserte el tubo de PE firmemente en el collar hasta que sienta que toca el tope rígido en la parte posterior del conector (generalmente alrededor de 5/8 de pulgada de profundidad). Luego, aplique un tirón ligero y obligatorio hacia atrás. Esta tensión inversa bloquea los dientes internos del collar metálico en el plástico y sella permanentemente la junta tórica interna.
Si su configuración incluye una válvula de cierre de fugas, siga una estricta advertencia de manipulación. Estos detectores de fugas inteligentes utilizan una almohadilla absorbente sensible a la humedad y altamente comprimida. Al realizar conexiones cerca de esta válvula, asegúrese de tener las manos completamente secas. La almohadilla absorbente interna se expandirá instantáneamente y cerrará permanentemente la válvula si se expone a una sola gota de sudor o una gota de agua perdida. Este error requiere un reemplazo completo del cartucho antes de poder abrir el agua.
No abra la válvula principal una vez que concluya el montaje. Primero realice un paso de prellenado manual. Desenrosque ligeramente las carcasas del prefiltro y déjelas llenarse de agua lentamente antes de apretarlas para sellarlas. Esta acción purga enormes bolsas de aire atrapado en las líneas, evitando que los golpes neumáticos dañen los elementos de la membrana.
A continuación, ejecute el lavado de aguas negras. Cierre la válvula de bola en la parte superior del tanque de almacenamiento presurizado. Antes de permitir que se llene el tanque de almacenamiento, abra el grifo dispensador. Abra el suministro principal de agua. La presión empujará el agua a través de los bloques de carbón recién instalados. Ejecute el sistema durante 10 a 15 minutos. Inicialmente, el agua chisporroteará y se verá de color negro azabache. Esto elimina el polvo de carbón suelto, los finos y los conservantes de fabricación. Continúe corriendo hasta que el agua salga completamente clara y constante.
La contaminación bacteriana durante la fabricación y el envío requiere una gestión proactiva. Siga el proceso de desinfección estándar del fabricante. Introduzca una cucharadita de lejía doméstica sin perfume al 5,25 % (hipoclorito de sodio sin espesantes ni fragancias) en la primera carcasa del prefiltro antes de insertar la membrana. Deje que esta agua clorada pase a través de los colectores vacíos para esterilizar las vías internas y luego enjuague bien.
Una vez desinfectada, inserte la membrana y ensamble completamente la unidad. Establecer un marco estricto de pruebas de microfugas. Abra el agua de alimentación, abra la válvula del tanque y cierre el grifo dispensador. Deje que el sistema se presurice por completo. Siéntese y observe todas las conexiones de los tubos, las carcasas roscadas y el asiento de drenaje durante un período obligatorio de 2 horas. Las microfugas a menudo tardan en aparecer a medida que la presión aumenta lentamente hasta la capacidad máxima del tanque de almacenamiento. No cierres las puertas del armario hasta que esta ventana pase perfectamente seca.
Realizar el protocolo de lavado final obligatorio. Deje el grifo dispensador cerrado y deje que el tanque de almacenamiento se llene por completo. Dependiendo de la presión del agua municipal y la clasificación de la membrana (medida en galones por día o GPD), esto demora entre dos y cuatro horas.
Una vez que el tanque esté pesado y lleno, abra el grifo y deje que el agua corra completamente seca hasta que se convierta en un goteo. Estás tirando esta primera tanda de agua por el desagüe. Cierra el grifo y repite este ciclo. Debe ejecutar un mínimo de tres ciclos completos de llenado y vaciado del tanque. Esto elimina el recubrimiento de glicerina de calidad alimentaria aplicado a la membrana durante el embalaje de fábrica.
Los modelos debajo del fregadero manejan agua potable para una sola familia; las aplicaciones más grandes requieren una arquitectura fundamentalmente diferente. La comparación de los sistemas de punto de uso (POU) debajo del fregadero con las configuraciones de punto de entrada (POE) para toda la casa revela cambios significativos en la infraestructura. Los modelos POU utilizan la presión municipal existente, mientras que los diseños de POU exigen configuraciones eléctricas, de almacenamiento y de bombeo dedicadas.

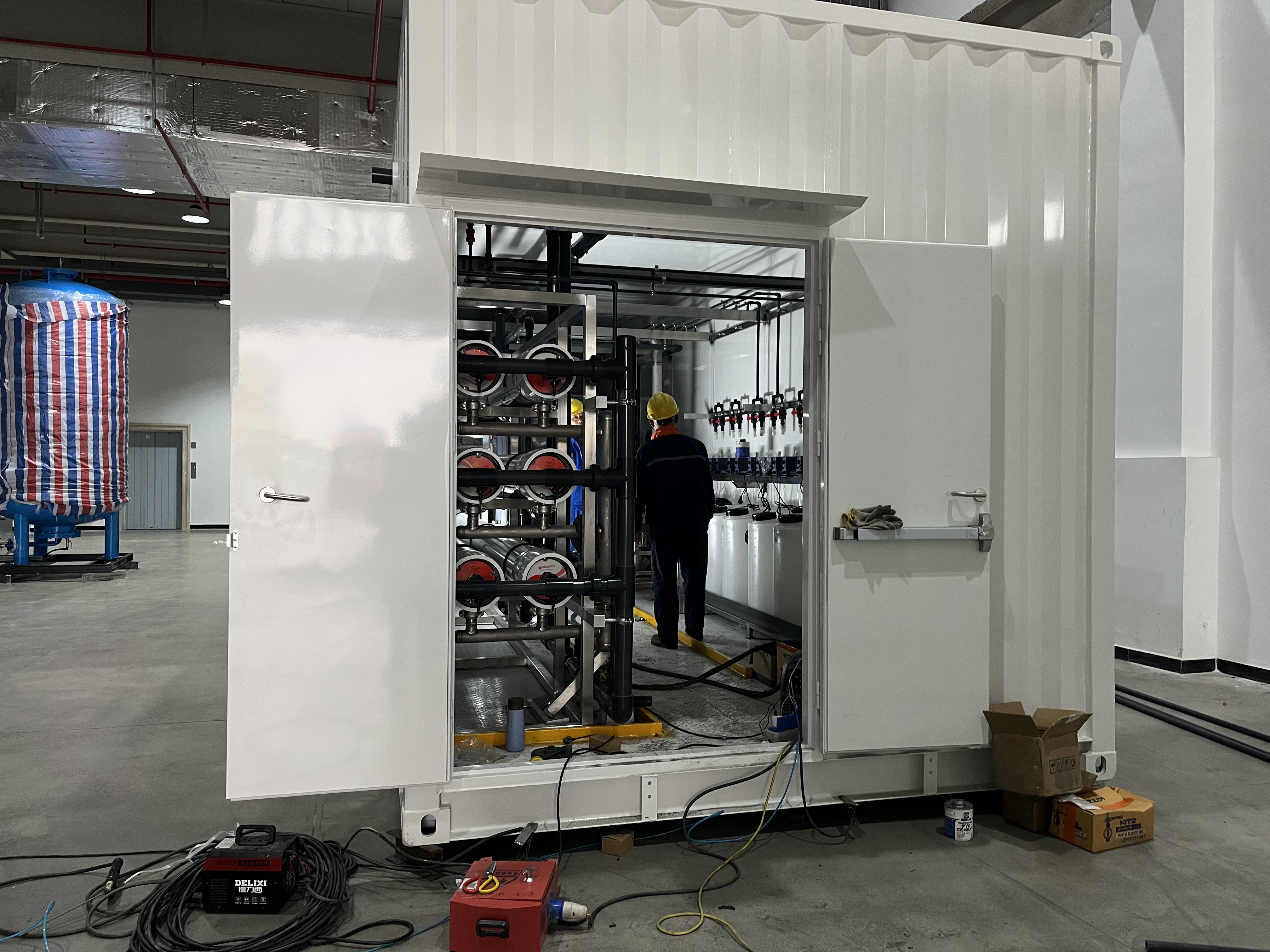

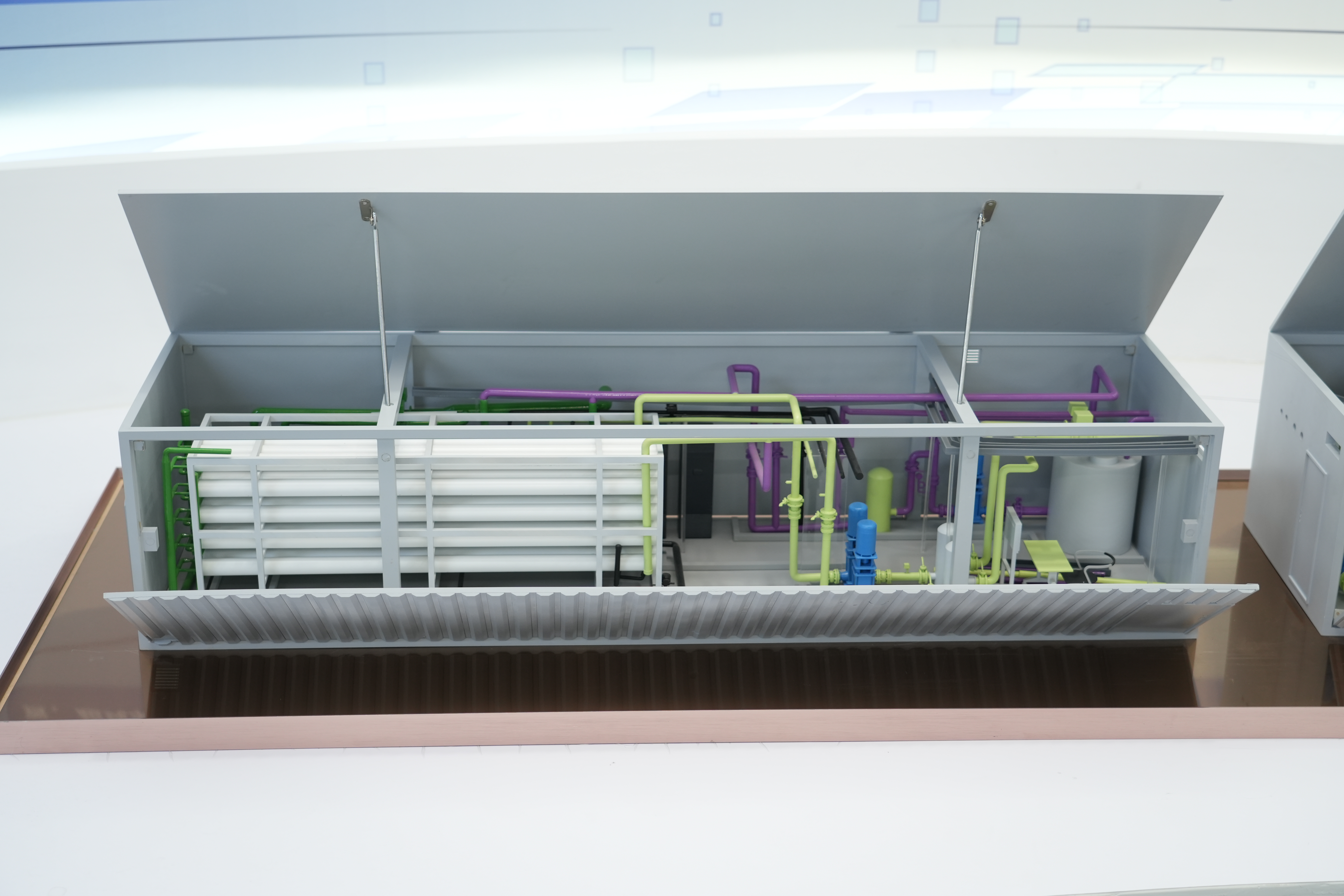

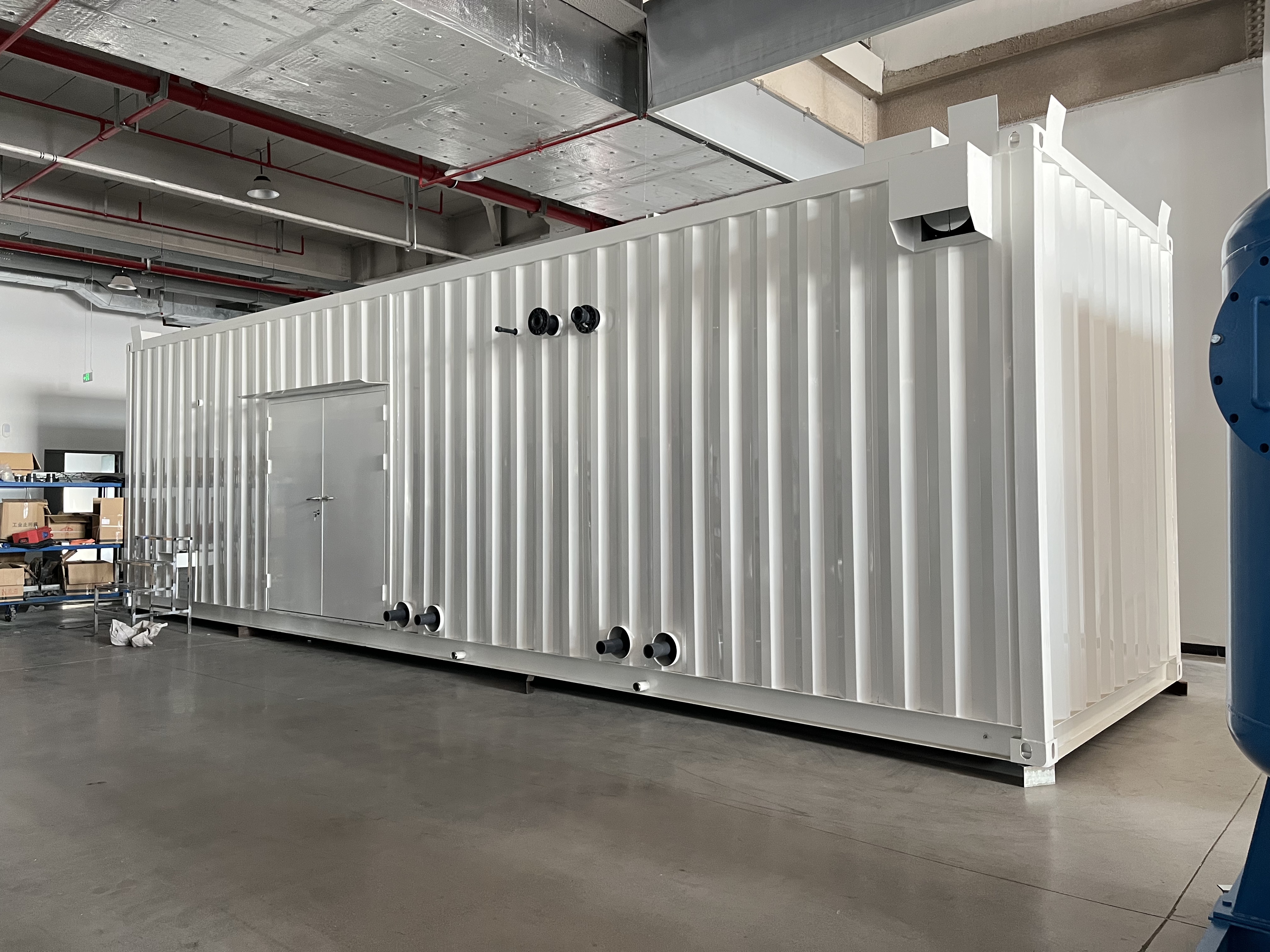

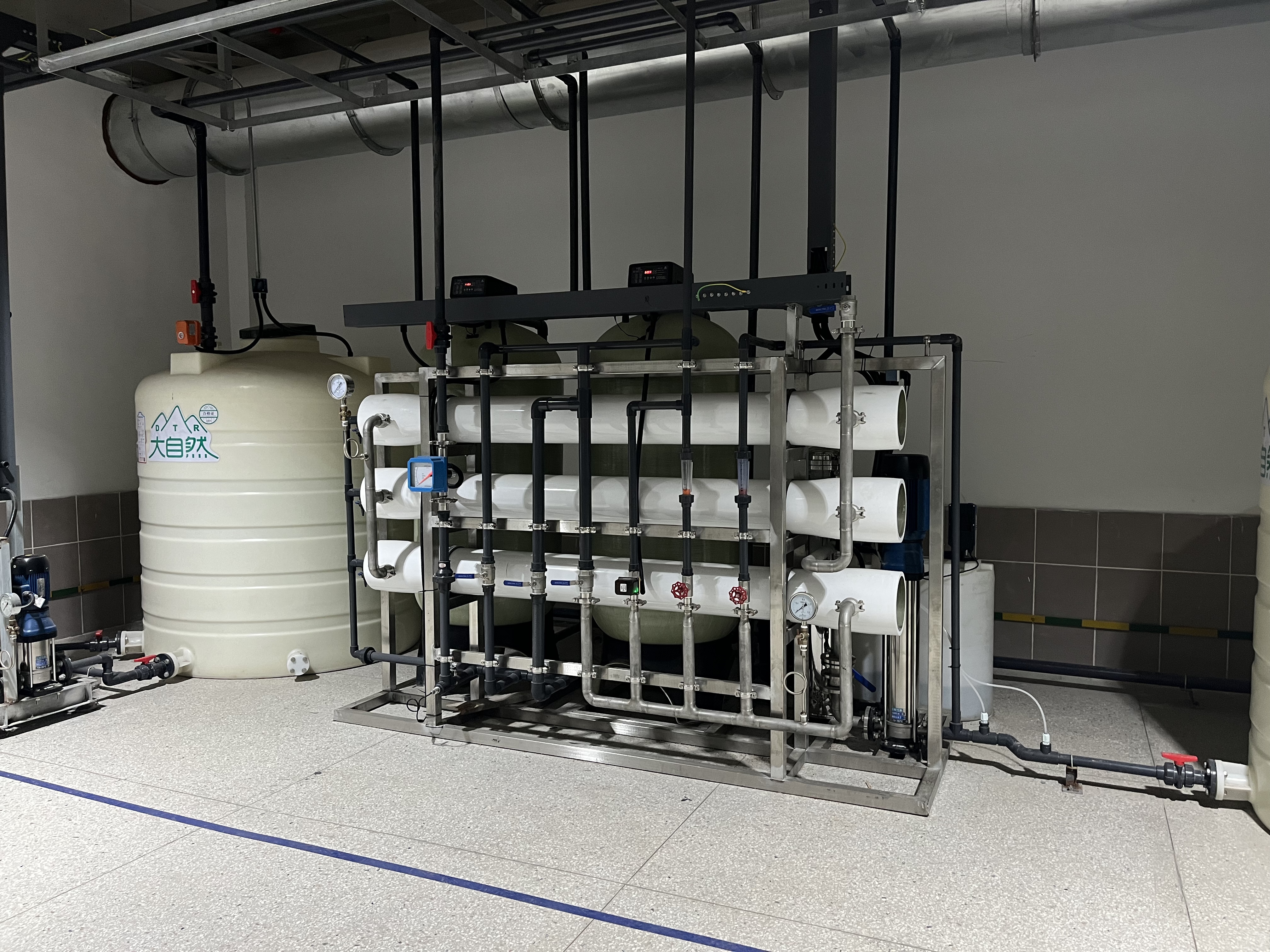

Instalación de un El sistema de ósmosis inversa industrial altera por completo el alcance de la instalación. Estos enormes patines requieren energía monofásica o trifásica de 220 V/60 Hz integrada con variadores de frecuencia (VFD). Utilizan bombas de refuerzo centrífugas multietapa de alta capacidad. La instalación requiere un ajuste de presión complejo. Los técnicos deben utilizar válvulas de concentrado, líneas de reciclaje y válvulas de mariposa para equilibrar con precisión la presión operativa entre 150 y 250 psi a través de múltiples conjuntos de membranas, evitando fallas hidráulicas y optimizando la tasa de recuperación.
La ampliación introduce una grave vulnerabilidad a la química del agua de origen. Las estadísticas muestran que el 99,9% de los fallos de las membranas comerciales se deben a un tratamiento previo deficiente, específicamente a incrustaciones de agua dura y fuertes incrustaciones de hierro. Bombear agua de pozo cruda y dura directamente a una membrana comercial solidificará los microporos en cuestión de días, anulando instantáneamente las garantías del fabricante y deteniendo la producción.
Para evitar esto, se requiere una compleja prefiltración y La integración del tratamiento de aguas residuales es obligatoria. Los instaladores deben evaluar el índice de saturación de Langelier (LSI) del agua de alimentación. Debes sincronizar tu equipos de tratamiento de agua mediante controladores lógicos programables (PLC) avanzados. Los instaladores utilizan relés de contacto seco e interruptores de flotador de nivel de líquido para comunicarse entre dispositivos. Esta lógica bloquea físicamente la bomba de refuerzo principal mientras los ablandadores de agua o filtros de hierro aguas arriba se someten a sus ciclos de regeneración y retrolavado. Este dispositivo de seguridad evita que la unidad succione accidentalmente aguas residuales muy cloradas o llenas de salmuera hacia las delicadas membranas compuestas de película delgada.
Consiga un medidor de TDS digital para determinar la calidad base del agua, calcular la presión osmótica requerida y verificar las tasas de rechazo de la membrana.
Pruebe la presión del agua debajo del fregadero usando un manómetro roscado estándar para verificar que cumple con el umbral mínimo de 35 psi antes de comprar una unidad sin refuerzo.
Verifique los materiales de las tuberías de plomería aguas abajo del sitio de instalación para garantizar que no haya componentes de cobre o acero galvanizado expuestos al agua purificada agresiva.
Despeje completamente un espacio de 24x24 pulgadas y mapee la disponibilidad de su toma de corriente si opta por una lámpara UV, una bomba de refuerzo eléctrica o un detector de fugas inteligente.
R: La instalación de una unidad estándar debajo del fregadero generalmente toma de 1 a 2 horas para un propietario técnicamente competente. Este plazo supone que tiene tuberías de drenaje estándar de PVC o ABS y no requiere modificaciones complejas como perforar encimeras de granito gruesas o instalar nuevos enchufes eléctricos para bombas de refuerzo.
R: Se producen ruidos de goteo cuando el soporte de drenaje se instala verticalmente, lo que hace que el agua residual caiga directamente al agua estancada del sifón P. Para solucionar este problema, vuelva a montar el soporte de drenaje en una sección horizontal o ligeramente curvada del tubo de escape para que el agua se deslice silenciosamente por la pared interior de la tubería.
R: No. La ósmosis inversa elimina los minerales, lo que reduce el pH del agua de 1 a 2 puntos y la vuelve muy agresiva. Hacer correr esta agua purificada a través de tuberías de cobre provocará corrosión de metales pesados, lo que provocará fugas por orificios y filtración de cobre tóxico en el suministro de agua potable.
R: Los sistemas tradicionales funcionan en una proporción de 4:1, enviando cuatro galones de aguas residuales por el desagüe por cada galón de agua pura producida. Agregar una bomba de permeado hidráulica mitiga la contrapresión del tanque y reduce la producción de aguas residuales hasta en un 80 %, lo que mejora significativamente la eficiencia general.
R: Sí. A diferencia de las unidades residenciales de bricolaje, las configuraciones comerciales requieren relés eléctricos especializados, integración de energía trifásica, ajuste de la válvula de mariposa para equilibrar la presión de múltiples membranas y cableado de comunicación complejo con sistemas de pretratamiento pesados que utilizan interruptores de contacto seco para evitar la contaminación inmediata de la membrana.
R: El flujo de agua bajo o nulo generalmente es causado por una válvula del tanque cerrada, una presión de agua de alimentación insuficiente que opera por debajo de 35 psi, una esclusa de aire en las líneas o un mecanismo inteligente de parada de fugas activado. Si la almohadilla interna de la válvula de fuga absorbe humedad durante la instalación, bloquea permanentemente el flujo.
