جهاز الجرعات التلقائي

تم تصميم وتصنيع سلسلة ECH من أجهزة الجرعات ذات التحكم الذكي الأوتوماتيكي وفقًا لـ 'JB293299-ظروف تكنولوجيا معدات معالجة المياه'. والغرض منه هو التحكم تلقائيًا في تشغيل نظام الجرعات من خلال نظام الكشف عبر الإنترنت، بحيث يتم التحكم بدقة في جميع مؤشرات جودة المياه لنظام المياه ضمن النطاق المحدد مسبقًا، مما يحقق في النهاية الحفاظ على الطاقة وخفض الانبعاثات وخفض التكلفة.

لقد حصل هذا النظام على براءة اختراع صينية، ورقم براءة الاختراع هو 200510110131.6. يمكن للنظام أن يعمل بأمان في ظل ظروف العمل المختلفة. يستخدم النظام الكشف في الوقت الفعلي عبر الإنترنت للتحكم في الموقع في الوقت الفعلي، بما في ذلك خوارزمية التحكم PLC بذكاء، والكمبيوتر أو شاشة اللمس باستخدام المراقبة المركزية والإعداد والحوار الصديق للإنسان والآلة.

التكوينات المخصصة متاحة عند الطلب.

طراز ونوع النظام المستخدم	ECH-604: جهاز الجرعات التلقائي
	مضخة قياس APG800 (العلامة التجارية: SEKO):
	الضمان المسبق [شريط]: 10؛ معدل التدفق [L/h]: 10؛ معدل تدفق الشوط [مل/شوط]: 0.55؛ القطر الداخلي/القطر الخارجي لأنبوب التوصيل (مم]: 4/6؛ الحد الأقصى للتردد (الشوط/الدقيقة]: 300؛ po-wer[بلاط]: 40: الوزن الخشن[kgl:4.4
نطاق حجم الدورة	0-5000 م3/ساعة	5000-20000 م 3 / ساعة	> 20000 م 3 / ساعة
تبخر الغلاية	0-10 م 3 / ساعة	10-40 م3/ساعة	> 40 م 3 / ساعة
خزان الجرعات	200L  الكمية: 2  المواد: بي	500L الكمية: 1/2/3   مادة: بي/SS304/SS316/Q235b	1000L الكمية: 1/2/3 المواد: PE/SS304/SS316/Q235b
الحجم الكلي (أ*ب*ح) (مم)	1200*700*2000	950*950*1800 1900*950*1800 2900*950*1800	2200*2200*1800 2800*2000*1800 3400*2000*1800
مصدر طاقة الجهاز	مرحلة واحدة-AC220V-0.5KW	ثلاث مراحل-AC380V-2.5KW	ثلاث مراحل-AC380V-3.0KW
بروتوكول القراءة	المعيار: MODBUSRTU وإخراج الاتصال الجاف. إذا كانت بروتوكولات الاتصال الأخرى مطلوبة، فيرجى الإشارة إليها عند الاختيار.
صمام النفخ التلقائي	متصل بمقياس الموصلية: ما إذا كان التفجير التلقائي مطلوبًا، يرجى الإشارة عند الاختيار.
ضغط النظام/الجرعات نقطة الضغط الخلفي	0-1.6 ميجا باسكال؛ عندما يكون ضغط نقطة الحقن أو ضغط النظام أكبر من 1.6 ميجا باسكال، يجب تحديده في الاختيار.
نوع المواد الكيميائية المضافة	مثبط التآكل والحجم، عامل التشتيت، مثبط الحجم، مثبط التآكل، مبيد الجراثيم المؤكسد، مبيد الجراثيم غير المؤكسد، منظم الرقم الهيدروجيني، مزيل الأكسدة، الفوسفات، عامل التلبد، مادة التخثر، المطهر وما إلى ذلك. ملحوظة: يمكن اختيار أنواع المواد الكيميائية المذكورة أعلاه وفقًا لاحتياجات النظام ونوعية المياه. يتم بشكل عام اختيار مثبطات التآكل والقياس ومبيد البكتيريا المؤكسدة لنظام المياه المتداولة في تكييف الهواء المركزي. يخضع نوع الاختيار لكل مشروع للوثائق الفنية لشركتنا.
قياس معايير جودة المياه	درجة الحموضة، الموصلية، التآكل، تدفق إمدادات المياه/الصرف، مقاومة الحرارة للتلوث، معدل الالتصاق، ORP، الكلور المتبقي، التعكر، تركيز المواد الكيميائية (تقنية تتبع التألق) وما إلى ذلك. ملحوظة: يمكن اختيار العدادات المذكورة أعلاه حسب الحاجة، ويخضع نوع الاختيار لكل مشروع إلى المستندات الفنية الخاصة بشركتنا

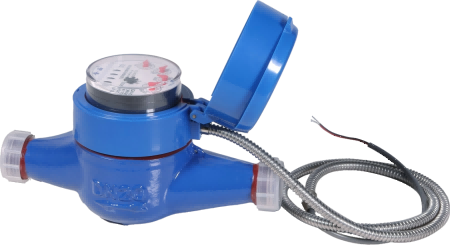

الروتاري المباشر القراءة عن بعد WaterMeter

المواصفات الفنية

نموذج	تتحمل DNmm	س3/س1	الحمولة الزائدة Q4 (m3 / h)	حركة المرور المشتركة Q3 (م3/ساعة)	معدل التدفق الحدودي (m3 /h)	الحد الأدنى من التدفق (m3 /h)	أقل عدد	القراءة على نطاق كامل
LX SG-EZ	15	100	3.1	2.5	0.04	0.025	0.0001	9999
LX SGR-EZ	20	100	5.0	4.0	0.064	0.04	0.0001	9999
LX SG-EZ	25	100	7.9	6.3	0.1	0.063	0.0001	9999
LX SGR-EZ	32	100	12.5	10	0.16	0.1	0.0001	9999
LX SG-EZ	40	100	20	16	0.25	0.16	0.001	99999
LX SGR-EZ	50	100	31.3	25	0.4	0.25	0.001	99999

الحد الأقصى للخطأ المسموح به لنطاق التدفق العالي (Q2≥Q≥Q4) هو ±2% عندما تتراوح درجة حرارة الماء من 0.1 درجة مئوية إلى 30 درجة مئوية، و±3% عندما تتجاوز درجة حرارة الماء 30 درجة مئوية. لنطاق التدفق المنخفض (Q1≥Q

ايرون-SP9

محلل جودة المياه المحمول متعدد المعلمات

مقدمة الصك

تم تجهيز هذا الجهاز بـ 16 قناة بصرية ويمكنه قياس أكثر من 60 معلمة. بالإضافة إلى ذلك، فإنه يقيس الرقم الهيدروجيني، والموصلية، والمواد الصلبة الذائبة، والملوحة، والأكسجين المذاب ودرجة حرارة الماء عبر طريقة القطب الكهربائي. يمكن للمستخدمين دمج عناصر القياس بحرية وفقًا لاحتياجاتهم. يتميز الجهاز بهضم مدمج مزدوج للتحكم في درجة الحرارة وبطارية ليثيوم ذات سعة كبيرة، مما يجعله مناسبًا لاختبار جودة المياه في الموقع في البيئات التي لا يوجد بها مصدر طاقة. يستخدم هذا المنتج على نطاق واسع في البحث العلمي والجامعات ومعالجة مياه الصرف الصحي ومراقبة بيئة المياه والمراقبة الذاتية للمؤسسات لمياه الصرف الصحي وكذلك اختبار مياه الشرب والمياه السطحية والمياه الجوفية.

معلمات الكشف:

لا.	بند القياس	نطاق القياس	وحدة	الحد الأقصى للخطأ
1	COD (نطاق منخفض (طريقة الكروم)	5-200 أو 5-150	ملغم/لتر	5%
2	COD (المدى العالي (طريقة الكروم))	200-2000 أو 150-2000	ملغم/لتر	5%
3	CODMn (مؤشر البرمنجنات)	0.00-10.00	ملغم/لتر	0.2 أو 5%
4	الرقم الهيدروجيني (طريقة القطب)	0.00-14.00	الرقم الهيدروجيني	± 0.05 درجة حموضة
5	الموصلية (طريقة القطب)	0.00 ثانية/سم-199.9 مللي ثانية/سم	م (ش) ق / سم	±1.0% (خ)

• يمكنه مراقبة تركيز المواد الكيميائية عبر الإنترنت في الوقت الفعلي. عندما يكون تركيز المواد الكيميائية غير كاف، يمكن تجديده إلى التركيز المصمم في الوقت المناسب.

•  يمكن تحقيق المراقبة عن بعد اللاسلكية GPRS. يمكن إرسال بيانات التشغيل ذات الصلة إلى موظفي الإدارة في المرة الأولى، ويمكن أيضًا تحميلها على تطبيق الهاتف المحمول.

•  يمكن تبديل مضخة الجرعات بين التحكم الآلي والتحكم اليدوي.

•  بعد إضافة مقياس PH، يتم التحكم في قيمة PH للمياه المتداولة ضمن النطاق المحدد.

•  بعد إضافة مقياس الموصلية، يمكن ضبط نطاق قيمة التوصيل، ويمكن التحكم في صمام التفريغ لتحقيق التفريغ التلقائي، ويمكن حساب مضاعف التركيز.

•  بعد إضافة مقياس التعكر، يمكن الكشف عن تعكر المياه المتداولة عبر الإنترنت.

يمكن تكوين الجهاز بطرق مختلفة وفقًا للوضع الفعلي للنظام. إنها مناسبة لجميع متطلبات معالجة المياه المدنية ومعالجة المياه الصناعية المتداولة، بما في ذلك على سبيل المثال لا الحصر: نظام تكييف الهواء للمياه المبردة (الماء الساخن)، نظام مياه تبريد تكييف الهواء، نظام مياه الغلايات، نظام المياه المحلاة، نظام معالجة مياه الصرف الصحي (المياه العادمة)، نظام تنقية المياه، نظام معالجة مياه حمامات السباحة، نظام إعادة استخدام المياه المستصلحة وما إلى ذلك.

طرق الاستخدام

• التثبيت والتشغيل: قم بتثبيت الجهاز على أساس ثابت ومسطح؛ توصيل خطوط الأنابيب وإمدادات الطاقة وأجهزة استشعار جودة المياه بشكل صحيح؛ ضبط الجرعة ومعلمات التحكم وأوضاع التشغيل بناءً على جودة مياه النظام وأهداف المعالجة.

• تحضير المحلول: أضف المواد الكيميائية لمعالجة المياه (مثبطات التكلس، مثبطات التآكل، المبيدات الحيوية، إلخ) إلى خزان الجرعات وقم بتخفيفها إلى التركيز المحدد؛ يقلب بالتساوي لتجنب انسداد الرواسب.

• وضع التشغيل: بدء وضع التحكم الآلي؛ يقوم النظام بمراقبة معلمات جودة المياه (الأس الهيدروجيني، والموصلية، ومعدل التآكل، وما إلى ذلك) ويقوم تلقائيًا بضبط تدفق الجرعات وتكرارها. بالنسبة لأنظمة التشغيل المستمرة، استخدم الجرعات المستمرة؛ بالنسبة للأنظمة المتقطعة، قم بضبط الجرعات الموقوتة حسب الحاجة.

• الصيانة اليومية: قم بفحص مستوى السائل في خزان الجرعات بانتظام، وتنظيف رأس المضخة ومرشحات خطوط الأنابيب، ومعايرة أدوات المراقبة، وضمان التشغيل المستقر.

احتياطات السلامة

• يجب على المشغلين اتباع إرشادات السلامة الكيميائية؛ ارتداء القفازات والنظارات الواقية والملابس عند التعامل مع المواد الكيميائية.

• تجنب الاتصال المباشر بين المواد الكيميائية والجلد/العينين؛ اشطفها بالكثير من الماء النظيف لمدة 15 دقيقة على الأقل واطلب المساعدة الطبية في حالة الاتصال بها.

• قم بتخزين المواد الكيميائية في مناطق باردة وجافة وجيدة التهوية بعيدًا عن الحرارة واللهب المكشوف والمواد غير المتوافقة.

• فحص خطوط الأنابيب والمفاصل بانتظام للتأكد من عدم وجود تسرب. إصلاح على الفور لمنع التلوث البيئي أو تلف المعدات.

• احتفظ بالجهاز بعيدًا عن متناول الأشخاص غير المصرح لهم والأطفال؛ لا تقم بتفكيك خزانة التحكم أو الأجزاء الكهربائية دون إذن.

التعليمات​

• ما هي المواد الكيميائية التي يمكن لجهاز الجرعات الأوتوماتيكي التعامل معها؟

يمكنه بدقة وثبات مثبطات مقياس الجرعات، ومثبطات التآكل، والمبيدات الحيوية، وأدوات ضبط الأس الهيدروجيني، والمواد الندفية، وغيرها من المواد الكيميائية القياسية لمعالجة المياه المستخدمة في التدفئة والتهوية وتكييف الهواء (HVAC)، والغلايات، والمياه الصناعية المتداولة، وأنظمة معالجة مياه الصرف الصحي.

• هل نظام الجرعات أوتوماتيكي بالكامل؟

نعم. يدعم النظام التشغيل التلقائي بالكامل بناءً على مراقبة جودة المياه في الوقت الفعلي والمعلمات المحددة مسبقًا. كما يوفر أيضًا وضع التحكم اليدوي للتشغيل في الموقع والتعديل في حالات الطوارئ.

• هل يمكن تخصيص المعدات؟

قطعاً. نحن نقدم حلولًا مخصصة بما في ذلك سعة/مادة خزان الجرعات، وتدفق/ضغط المضخة، ووظائف التحكم، وعدادات المراقبة، والأبعاد الإجمالية لتتناسب مع معلمات النظام لديك والظروف في الموقع.

• هل أنت منتج أو شركة تجارية؟

نحن مصنعون محترفون يتمتعون بقدرات مستقلة في مجال البحث والتطوير والإنتاج والمبيعات لمعدات معالجة المياه والمواد الكيميائية. نحن نقدم جودة منتج مستقرة، والتسليم في الوقت المحدد، والدعم الفني الاحترافي لما بعد البيع.

• كيف أختار النموذج المناسب لنظام المياه الخاص بي؟

توفير نوع النظام الخاص بك (المياه المتداولة المفتوحة/المغلقة، المرجل، وما إلى ذلك)، وحجم الدورة/معدل التبخر، ومعلمات جودة المياه، ووظيفة الجرعات المطلوبة؛ سيوصي فريقنا الفني بالنموذج والتكوين الأمثل.

• ما هي الصيانة الدورية التي يحتاجها الجهاز؟

قم بتجديد محلول الجرعات بانتظام، وتنظيف المرشحات ورؤوس المضخات، ومعايرة المستشعرات، والتحقق من ضيق خطوط الأنابيب، وصيانة خزانة التحكم لضمان أداء مستقر على المدى الطويل.
